Schneider Electric
Выключатель-разъединитель серии Compact INV Schneider Electric, 4-полюсный; номинальный ток 1600 А; ...
Общие характеристики
- Артикул
- 31379
- Шаг соединения
- 70 мм
- [ith] условный тепловой ток на открытом воздухе
- 1600 А в 60 °C
- [ui] номинальное напряжение изоляции
- 1000 В переменный ток 50/60 Гц
- Наименование выключателя-разъединителя
- Interpact INV1600
- Индикатор положения контакта
- да
- Видимый разрыв
- Да
О продукте

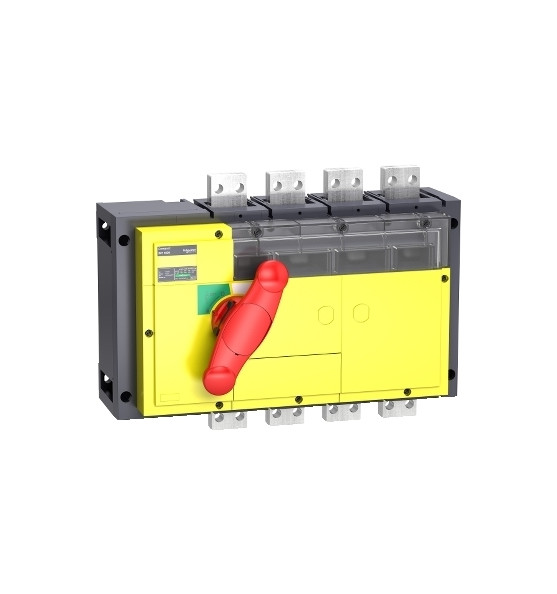

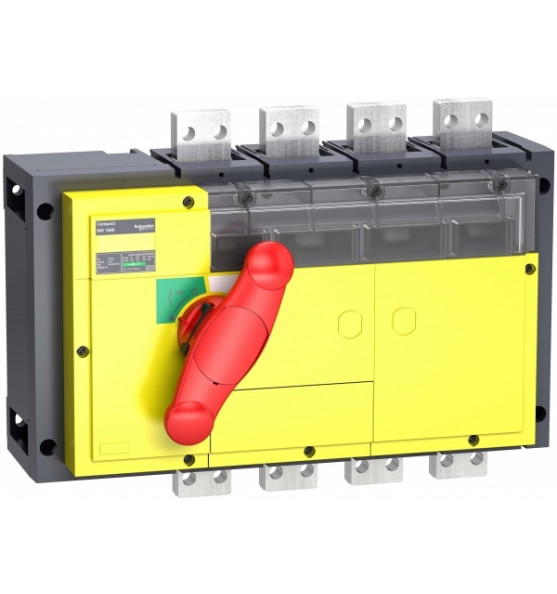

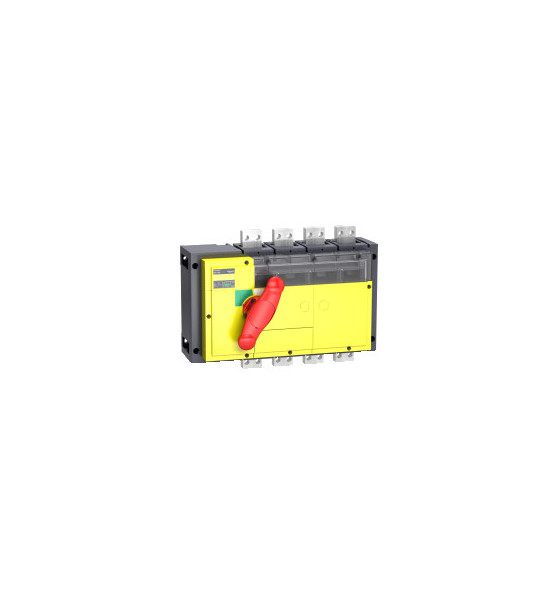

Выключатель-разъединитель серии Compact INV Schneider Electric, 4-полюсный; номинальный ток 1600 А; реализует функцию видимого разрыва; тип управления Красно-желтая поворотная рукоятка; исполнение - стационарный; монтаж - DIN-рейка, панель; ВхШхГ - 300x340x146.5 мм.
Аппараты Compact INV предназначены для применения в сетях до 690 В пер. тока и 250 В пост. тока.
Выключатели-разъединители не имеют защиты от сверхтоков и, должны быть защищены автоматическим выключателем или предохранителем.
Доп. характеристики
- Шаг соединения
- 70 мм
- [ith] условный тепловой ток на открытом воздухе
- 1600 А в 60 °C
- [ui] номинальное напряжение изоляции
- 1000 В переменный ток 50/60 Гц
- Наименование выключателя-разъединителя
- Interpact INV1600
- Индикатор положения контакта
- да
- Видимый разрыв
- Да
- Соответствие требованиям по изоляции
- Да
- [ie] номинальный рабочий ток
- AC-21A: 1250 А переменный ток 50/60 Гц 440/480 V
AC-23A: 1250 А переменный ток 50/60 Гц 380/415 V
AC-23A: 1250 А переменный ток 50/60 Гц 440/480 V
AC-23A: 1250 А переменный ток 50/60 Гц 480 V NEMA
AC-23A: 1250 А переменный ток 50/60 Гц 500/525 V
AC-23A: 1250 А переменный ток 50/60 Гц 660/690 V
AC-21A: 1450 А переменный ток 50/60 Гц 220/240 V
AC-21A: 1450 А переменный ток 50/60 Гц 380/415 V
AC-21B: 1600 А переменный ток 50/60 Гц 220/240 V
AC-21B: 1600 А переменный ток 50/60 Гц 380/415 V
AC-21B: 1600 А переменный ток 50/60 Гц 440/480 V
AC-21A: 1250 А переменный ток 50/60 Гц 480 V NEMA
AC-21B: 1600 А переменный ток 50/60 Гц 480 V NEMA
AC-21B: 1600 А переменный ток 50/60 Гц 500/525 V
AC-21B: 1600 А переменный ток 50/60 Гц 660/690 V
AC-22A: 1450 А переменный ток 50/60 Гц 220/240 V
AC-22A: 1450 А переменный ток 50/60 Гц 380/415 V
AC-22B: 1600 А переменный ток 50/60 Гц 220/240 V
AC-22B: 1600 А переменный ток 50/60 Гц 380/415 V
AC-22B: 1600 А переменный ток 50/60 Гц 440/480 V
AC-22B: 1600 А переменный ток 50/60 Гц 480 V NEMA
AC-22B: 1600 А переменный ток 50/60 Гц 500/525 V
AC-21A: 1250 А переменный ток 50/60 Гц 500/525 V
AC-22B: 1600 А переменный ток 50/60 Гц 660/690 V
DC-21A: 1600 А постоянный ток 125 V 2 полюса последовательно
DC-22A: 1600 А постоянный ток 125 V 2 полюса последовательно
DC-23A: 1600 А постоянный ток 125 V 2 полюса последовательно
DC-21A: 1600 А постоянный ток 250 V 4 полюса последовательно
DC-22A: 1600 А постоянный ток 250 V 4 полюса последовательно
DC-23A: 1600 А постоянный ток 250 V 4 полюса последовательно
AC-21A: 1250 А переменный ток 50/60 Гц 660/690 V
AC-22A: 1250 А переменный ток 50/60 Гц 440/480 V
AC-22A: 1250 А переменный ток 50/60 Гц 480 V NEMA
AC-22A: 1250 А переменный ток 50/60 Гц 500/525 V
AC-22A: 1250 А переменный ток 50/60 Гц 660/690 V
AC-23A: 1250 А переменный ток 50/60 Гц 220/240 V - Краткое название устройства
- Interpact INV1600
- [up] номинальное импульсное выдерживаемое напряжение
- 12 кВ
- 75 кА автономный выключатель-разъединитель 690 V переменный ток в 50/60 Гц
75 кА с вышестоящим автоматическим выключателем для защиты 690 V переменный ток в 50/60 Гц - Монтажная опора
- рейка
монтаж на панель - Код совместимости
- INV1600
- Тип сети
- постоянный ток
переменный ток - Максимальная мощность
- AC-23: 400 кВт в 220/240 V переменный ток 50/60 Гц
AC-23: 710 кВт в 380/400 V переменный ток 50/60 Гц
AC-23: 800 кВт в 415 V переменный ток 50/60 Гц
AC-23: 900 кВт в 500/525 V переменный ток 50/60 Гц - Механическая износостойкость
- 3000 циклы
- Цвет рукоятки
- красный
- Стандартное применение
- бесперебойное
- Присоединение с верхней стороны
- передний
- Соединение с нижней стороны
- передний
- Повторно-кратковременный режим, класс
- класс 120 - 60 %
- Исполнение выключателя
- стационарный
- [icw] номинальный кратковременно допустимый ток
- 10 кА в течение 20 с в соответствии с IEC 60947-3
20 кА в течение 3 с в соответствии с IEC 60947-3
35 кА в течение 1 с в соответствии с IEC 60947-3
42 кА в течение 0.8 с в соответствии с IEC 60947-3
50 кА в течение 0.5 с в соответствии с IEC 60947-3
8 кА в течение 30 с в соответствии с IEC 60947-3 - Степень защиты ik
- IK07 в соответствии с EN 50102
- Weee
- На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
- Сертификаты
- KEMA-KEUR
- Рабочая температура
- -25-70 °C
- Степень загрязнения
- 3
- Тип привода
- поворотная рукоятка
- Тип продукта
- выключатель-разъединитель
- Температура окружающей среды при хранении
- -50-85 °C
- Степень защиты ip
- IP40 в соответствии с IEC 60529, IP40 в соответствии с IEC 60529
- Гарантия
- Срок гарантии на данное оборудование составляет 18 месяцев со дня ввода его в эксплуатацию, что подтверждается соответствующим документом, но не более 24 месяцев с даты поставки
- Стандарты
- IEC 60947-3
IEC 60947-1 - Электрическая износостойкость
- AC-21A: 500 циклы 220/240 V переменный ток 50/60 Гц
AC-22A: 500 циклы 660/690 V переменный ток 50/60 Гц
DC-21A: 500 циклы 125 V постоянный ток 2 полюса последовательно
DC-22A: 500 циклы 125 V постоянный ток 2 полюса последовательно
DC-21A: 500 циклы 250 V постоянный ток 4 полюса последовательно
DC-22A: 500 циклы 250 V постоянный ток 4 полюса последовательно
AC-21B: 100 циклы 220/240 V переменный ток 50/60 Гц
AC-21B: 100 циклы 380/415 V переменный ток 50/60 Гц
AC-21B: 100 циклы 440/480 V переменный ток 50/60 Гц
AC-21B: 100 циклы 500/525 V переменный ток 50/60 Гц
AC-21B: 100 циклы 660/690 V переменный ток 50/60 Гц
AC-21A: 500 циклы 380/415 V переменный ток 50/60 Гц
AC-22B: 100 циклы 220/240 V переменный ток 50/60 Гц
AC-22B: 100 циклы 380/415 V переменный ток 50/60 Гц
AC-22B: 100 циклы 440/480 V переменный ток 50/60 Гц
AC-22B: 100 циклы 500/525 V переменный ток 50/60 Гц
AC-22B: 100 циклы 660/690 V переменный ток 50/60 Гц
AC-23B: 500 циклы 220/240 V переменный ток 50/60 Гц
AC-23B: 500 циклы 380/415 V переменный ток 50/60 Гц
AC-23B: 500 циклы 440/480 V переменный ток 50/60 Гц
AC-23B: 500 циклы 500/525 V переменный ток 50/60 Гц
AC-23B: 500 циклы 660/690 V переменный ток 50/60 Гц
AC-21A: 500 циклы 440/480 V переменный ток 50/60 Гц
AC-21A: 500 циклы 500/525 V переменный ток 50/60 Гц
AC-21A: 500 циклы 660/690 V переменный ток 50/60 Гц
AC-22A: 500 циклы 220/240 V переменный ток 50/60 Гц
AC-22A: 500 циклы 380/415 V переменный ток 50/60 Гц
AC-22A: 500 циклы 440/480 V переменный ток 50/60 Гц
AC-22A: 500 циклы 500/525 V переменный ток 50/60 Гц - [ue] номинальное рабочее напряжение
- 690 V переменный ток 50/60 Гц
250 V постоянный ток - Источник данных
- systeme
- Серия продукта
- INV630b...2500
- Регламент reach
- Содержание особо опасных веществ не превышает пороговую величину
- Информация об исключениях по регламенту rohs
- да
- Не содержит ртути
- да
- Экологическая отчетнсть
- ENVPEP1304027
- Статус устойчивого продукта
- Грин Премиум продукция
- Регламент rohs китая
- Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
- Профиль кругооборота
- ENVEOLI1304027
- Директива ec rohs
- Соответствует
- Наименование продукта
- Compact INS
- Описание полюсов
- 4P
