Schneider Electric
Выключатель-разъединитель Compact NS800L Schneider Electric, 4-полюсный, номинальный ток 800 А, Icu ...
Общие характеристики
- Артикул
- 33471
- Номинальный ток расцепителя
- 800-800 А в 50 °C
- Потери мощности
- 20 Вт
- Положение нейтрали
- слева
- Уставка тока мгновенного срабатывания
- 1,5...10 x Ir
- Уставка тока ir защиты с длительной выдержкой времени
- 9 регулируемых настроек
- Диапазон длительных задержек срабатывания
- 0,4...1 x In
О продукте

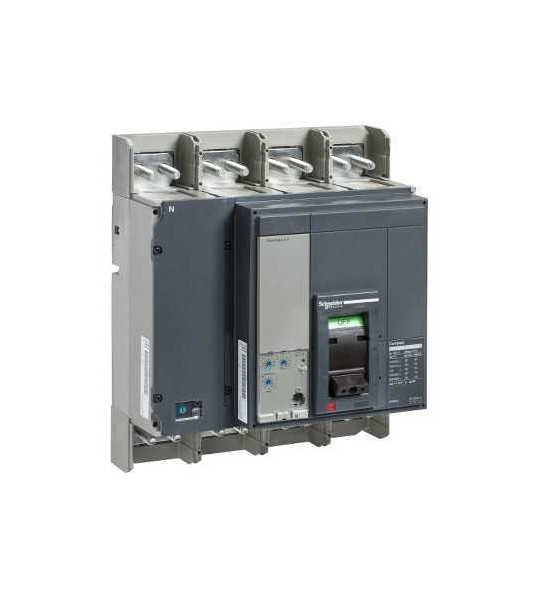

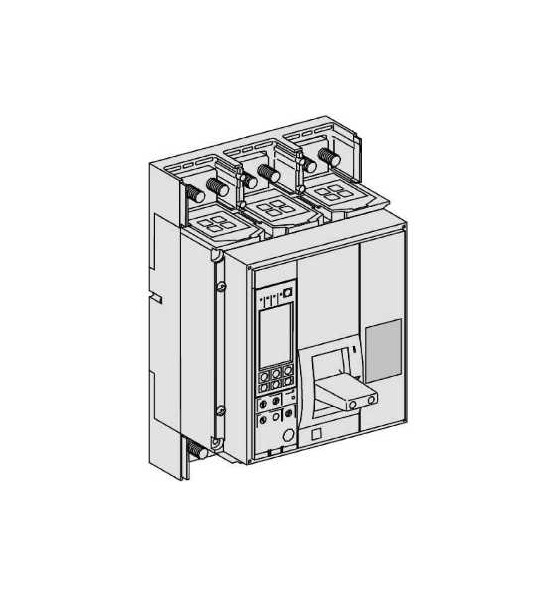

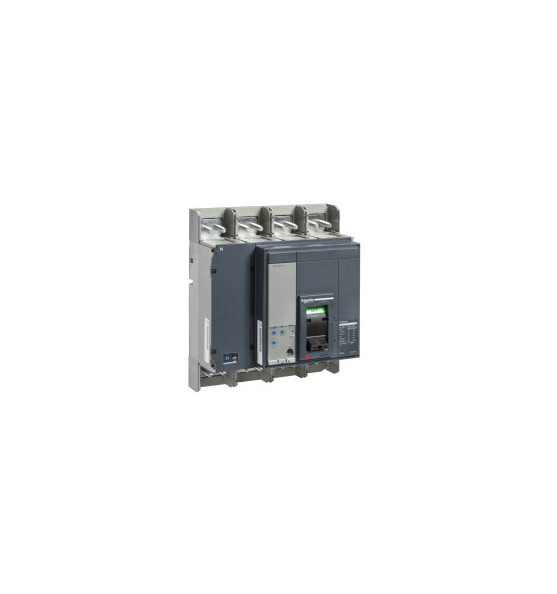

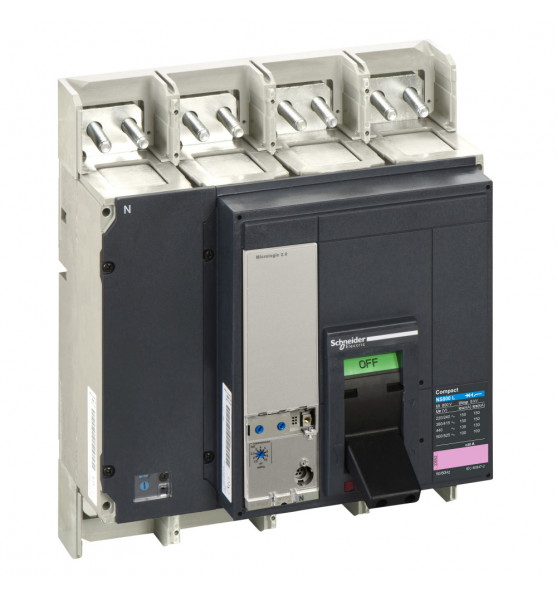

Выключатель-разъединитель Compact NS800L Schneider Electric, 4-полюсный, номинальный ток 800 А, Icu = 150 kA при 380/415 В
- с блоком управления Micrologic 2.0A
- с ручным управлением
- исполнение – стационарный
- переднее присоединение
- монтаж - на панели.
Аппараты ComPact NS предназначены для защиты распределительных сетей напряжением до 690 В пер. тока.
Обеспечивают защиту от перегрузки и короткого замыкания.
- с блоком управления Micrologic 2.0A
- с ручным управлением
- исполнение – стационарный
- переднее присоединение
- монтаж - на панели.
Аппараты ComPact NS предназначены для защиты распределительных сетей напряжением до 690 В пер. тока.
Обеспечивают защиту от перегрузки и короткого замыкания.
Доп. характеристики
- Номинальный ток расцепителя
- 800-800 А в 50 °C
- Потери мощности
- 20 Вт
- Положение нейтрали
- слева
- Уставка тока мгновенного срабатывания
- 1,5...10 x Ir
- Уставка тока ir защиты с длительной выдержкой времени
- 9 регулируемых настроек
- Диапазон длительных задержек срабатывания
- 0,4...1 x In
- Диапазон уставок мгновенной защиты типа ii
- регулируемый
- Наименование расцепителя
- Micrologic 2.0
- Описание защищенных полюсов
- 4d
- Защита от замыкания на землю
- Без
- Исполнение монтажа
- стационарный
- [ics] номинальная рабочая отключающая способность
- 100 кА в 500/525 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
130 кА в 440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
150 кА в 220/240 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
150 кА в 380/415 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2 - Технология расцепителя
- электронный
- [in] номинальный ток
- 800 А в 50 °C
- Рабочая высота
- 0...2000 м без ухудшения рабочих характеристик
2000 m...5000 m с ухудшением рабочих характеристик - Межполюсный шаг
- 70 мм
- Уставка защиты нейтрали
- нет защиты (3d)
0,5 x Ir (3d + N/2)
1 x Ir (4d) - Защитные функции блока управления
- LI
- [tr] регулируемая уставка времени защиты от перегрузки
- 12.5-600 с в 1,5 x Ir
0.5-24 с в 6 x Ir
0.7-16.6 с в 7,2 x Ir - Вспомогательные контакты
- 1 Н.О./Н.З.
- Тепловая память
- 20 mn
- Задание длительной задержки срабатывания
- 9 регулируем. настроек
- Соединение с нижней стороны
- передний
- Стандарты
- EN/IEC 60947-2
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Степень ударостойкости ik
- IK07 в соответствии с EN 50102
- Степень защиты ip
- EV006415, IP40, EV006415, IP40
- Температура окружающей среды при хранении
- -50-85 °C
- Относительная влажность
- 0-95 %
- Тип продукта
- выключатель
- Электрическая износостойкость
- 2000 циклы в 690 V In
3000 циклы в 690 V In/2
3000 циклы в 440 V In
4000 циклы в 440 V In/2 - Отключающая способность
- 130 кА Icu в 440 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
150 кА Icu в 220/240 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
150 кА Icu в 380/415 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
100 кА Icu в 500/525 V Переменный ток 50/60 Гц в соответствии с IEC 60947-2
L 150 кА 415 V Переменный ток - Категория применения
- категория А
- Область применения
- распределение
- Рабочая температура окружающей среды
- -25-70 °C
- Степень загрязнения
- 3 в соответствии с МЭК 60947
- Тип сети
- Переменный ток
- Присоединение с верхней стороны
- передний
- Механическая износостойкость
- 10000 циклы
- Код совместимости
- NS800
- Монтажная опора
- задняя монтажная панель
- [up] номинальное импульсное выдерживаемое напряжение
- 8 кВ в соответствии с IEC 60947-2
- Краткое название устройства
- Compact NS800L
- Соответствие требованиям по изоляции
- да в соответствии с EN/IEC 60947-2
- [ui] номинальное напряжение изоляции
- 800 В Переменный ток 50/60 Гц в соответствии с IEC 60947-2
- Источник данных
- systeme
- Описание полюсов
- 4P
- Наименование продукта
- Compact NS
- Тип защиты
- защита от перегрузки (с длительной выдержкой времени)
мгновенная защита от короткого замыкания - Сертификаты
- ASTA
ASEFA - Локальная индикация
- Индикация аварии: 4 светодиода (красный)
перегрузка: 1 светодиод (желтый) - [ue] номинальное рабочее напряжение
- 690 V Переменный ток 50/60 Гц
- Вес нетто
- 18 кг
