Schneider Electric
АВТОМАТИЧЕСКИЙ ВЫКЛ. NG125H 2П 16A C. Автоматические выключатели NG125 обеспечивают защиту цепей от ...
Общие характеристики
- Артикул
- 18715
- Рабочая температура
- -30-70 °C
- Категория перенапряжения
- IV
- Степень загрязнения
- 3 в соответствии с IEC 60947-2
- Область применения
- распределение
- Категория применения
- категория А в соответствии с IEC 60947-2
- Отключающая способность
- 12 кА Icu в 500 V переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2
30 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2
36 кА Icu в 380...415 V переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2
70 кА Icu в 220...240 V переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2
25 кА Icu в <= 250 V постоянный ток в соответствии с EN/IEC 60947-2
О продукте

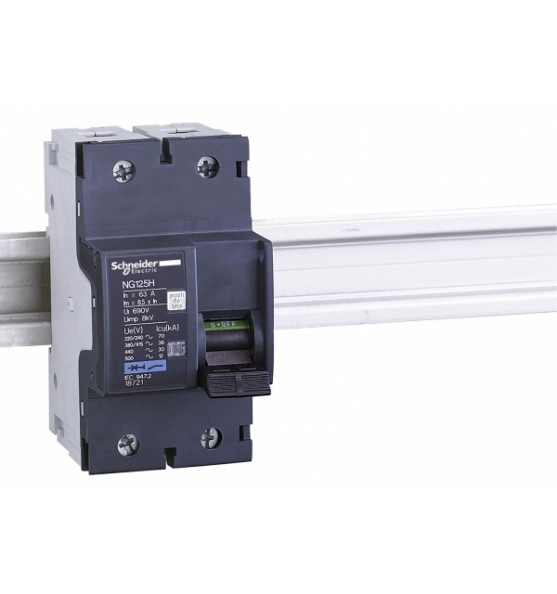

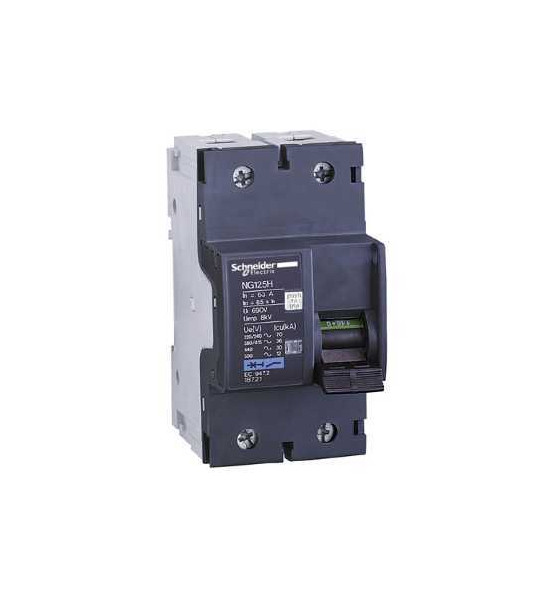

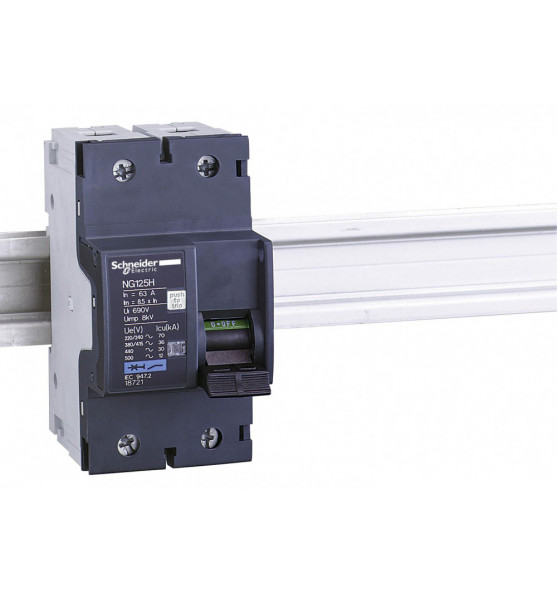

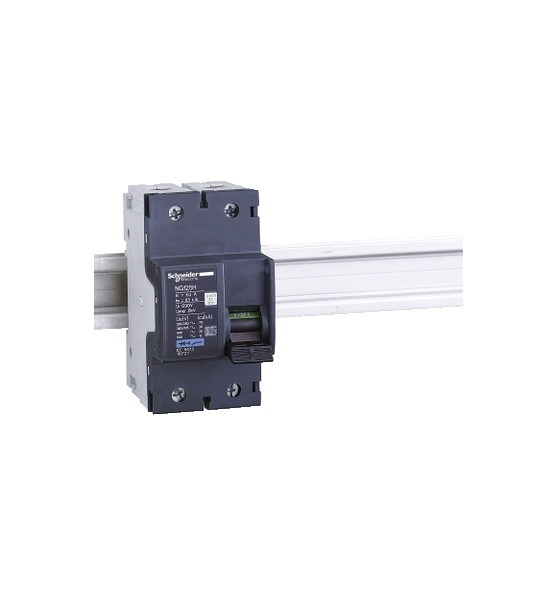

АВТОМАТИЧЕСКИЙ ВЫКЛ. NG125H 2П 16A C. Автоматические выключатели NG125 обеспечивают защиту цепей от токов короткого замыкани я и перегрузки. А также возможность секционирования в промышленных электроустановках в соответствии со стандартом ГОСТ Р 50030.2 (МЭК 60947-2). Аппараты позволяют обеспечить высочайший уровень отключающей способности, а также частичной или полной селективности в щитах конечного распределения модульного исполнения.
Доп. характеристики
- Источник данных
- systeme
- Рабочая температура
- -30-70 °C
- Категория перенапряжения
- IV
- Степень загрязнения
- 3 в соответствии с IEC 60947-2
- Область применения
- распределение
- Категория применения
- категория А в соответствии с IEC 60947-2
- Отключающая способность
- 12 кА Icu в 500 V переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2
30 кА Icu в 440 V переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2
36 кА Icu в 380...415 V переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2
70 кА Icu в 220...240 V переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2
25 кА Icu в <= 250 V постоянный ток в соответствии с EN/IEC 60947-2 - Тип привода
- ручная проверка отключения
тумблер - Тип продукта
- миниатюрный автоматический выключатель
- Длина зачистки проводов
- 20 мм
- Относительная влажность
- 95-95 % в 55-55 °C
- Температура окружающей среды при хранении
- -40-70 °C
- Степень защиты ip
- IP20 в соответствии с IEC 60529, IP20 в соответствии с IEC 60529
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Информация о ремонтопригодности
- Подлежит замене
- Стандарты
- EN/IEC 60947-2
- Электрическая износостойкость
- 10000 циклы
- Сегмент рынка
- небольшие здания
малые коммерческие предприятия - [ue] номинальное рабочее напряжение
- 380...415 V переменный ток 50/60 Гц
500 V переменный ток 50/60 Гц
220...240 V переменный ток 50/60 Гц
440 V переменный ток 50/60 Гц
<= 250 V постоянный ток - Соединения – клеммы
- клеммы туннельного типа1.5-50 мм² жесткий
клеммы туннельного типа1-35 мм² гибкий - Серия продукта
- NG125
- Регламент reach
- Содержание особо опасных веществ не превышает пороговую величину
- Информация об исключениях по регламенту rohs
- да
- Не содержит ртути
- да
- Экологическая отчетнсть
- ENVPEP1406008EN
- Статус устойчивого продукта
- Грин Премиум продукция
- Регламент rohs китая
- Декларация по умолчанию (продукт вне сферы действия RoHS Китая)
- Профиль кругооборота
- ENVEOLI1406008_V1
- Директива ec rohs
- Соответствует
- Наименование продукта
- Acti 9 NG125
- Описание полюсов
- 2P
- Тип сети
- переменный ток
постоянный ток - [ui] номинальное напряжение изоляции
- 690 В переменный ток 50/60 Гц в соответствии с EN/IEC 60947-2
- Индикатор положения контакта
- да
- Соответствие требованиям по изоляции
- Да в соответствии с IEC 60947-2
- Краткое название устройства
- NG125H
- [up] номинальное импульсное выдерживаемое напряжение
- 8 кВ в соответствии с EN/IEC 60947-2
- Монтажная опора
- 35 мм симметричная DIN-рейка
- Код совместимости
- NG125
- Механическая износостойкость
- 20000 циклы
- Исполнение выключателя
- защелкивающийся
- Степень защиты ik
- IK05 в соответствии с EN/МЭК 62262
- Weee
- На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
- Не содержит токсичных тяжелых металлов
- да
- Не содержит особо опасных веществ согласно декларации reach
- да
- Описание параметров блокировки
- интегрированное закрытие на висячий замок
- [in] номинальный ток
- 16 А в 40 °C
- Число защищенных полюсов
- 2
- Код кривой
- C
- Код отключающей способности
- H
- Технология расцепителя
- термомагнитный
- Шаг 9 мм
- 6
- Совместимость распределительного блока с гребенчатыми шинами
- Да
- Момент затяжки
- 3.5-3.5 Н-м
- Предел электромагнитного отключения
- 8 x In +/- 20 %
- [ics] номинальная рабочая отключающая способность
- 52.5 кА 75 % в соответствии с EN/IEC 60947-2 - 220...240 V переменный ток 50/60 Гц
27 кА 75 % в соответствии с EN/IEC 60947-2 - 380...415 V переменный ток 50/60 Гц
22.5 кА 75 % в соответствии с EN/IEC 60947-2 - 440 V переменный ток 50/60 Гц
9 кА 75 % в соответствии с EN/IEC 60947-2 - 500 V переменный ток 50/60 Гц
25 кА 100 % в соответствии с EN/IEC 60947-2 - <= 250 V постоянный ток - Индикатор наличия напряжения
- индикатор срабатывания
индикация ВКЛ/ВЫКЛ - Подготовка к работе в тропических условиях
- 2 в соответствии с IEC 60068-1
- Защита от замыкания на землю
- отдельный блок
- Возможность блокировки
- блокируется навесным замком
