Schneider Electric
Выключатель-разъединитель серии Compact INV Schneider Electric, 3-полюсный; номинальный ток 500 А; р ...
Общие характеристики
- Артикул
- 31172
- [up] номинальное импульсное выдерживаемое напряжение
- 8 кВ
- Стандартное применение
- бесперебойное
- Цвет рукоятки
- черный
- Механическая износостойкость
- 10000 циклы
- Максимальная мощность
- AC-23: 132 кВт в 220/240 V переменный ток 50/60 Гц
AC-23: 150 кВт в 230 В переменный ток 50/60 Гц (NEMA)
AC-23: 250 кВт в 380/415 V переменный ток 50/60 Гц
AC-23: 250 кВт в 440 V переменный ток 50/60 Гц
AC-23: 250 кВт в 480 V переменный ток 50/60 Гц (NEMA)
AC-23: 355 кВт в 500/525 V переменный ток 50/60 Гц
AC-23: 500 кВт в 660/690 V переменный ток 50/60 Гц - Шаг соединения
- 45 мм
О продукте

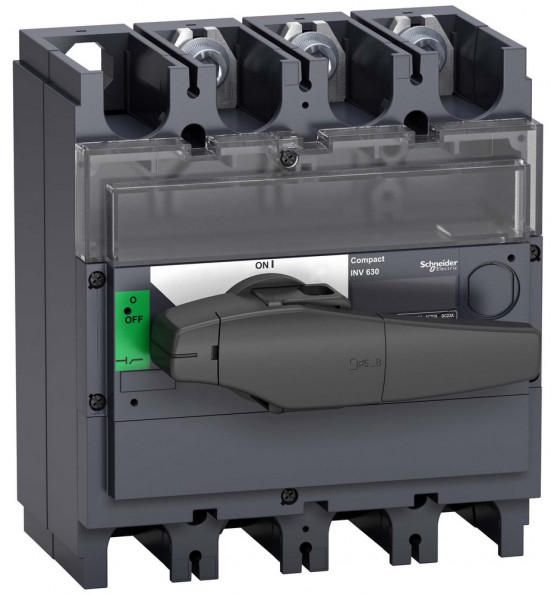

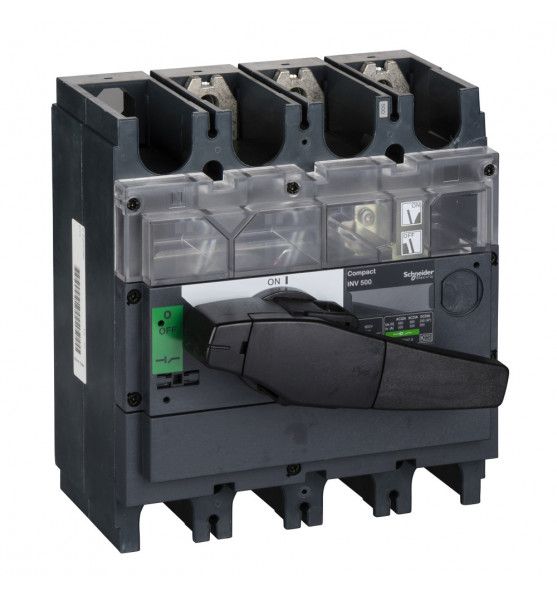

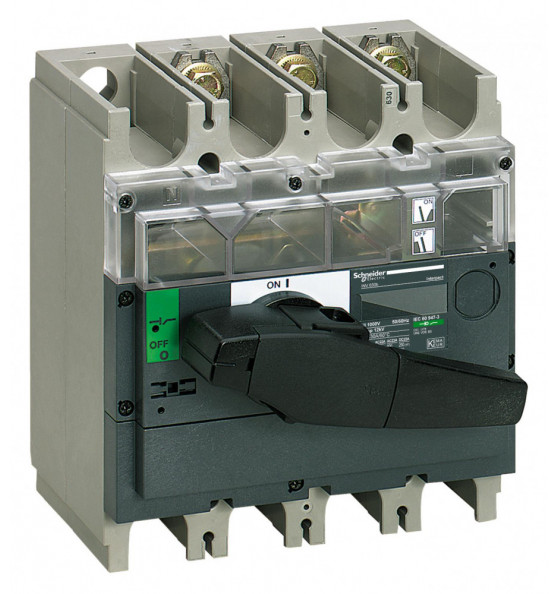

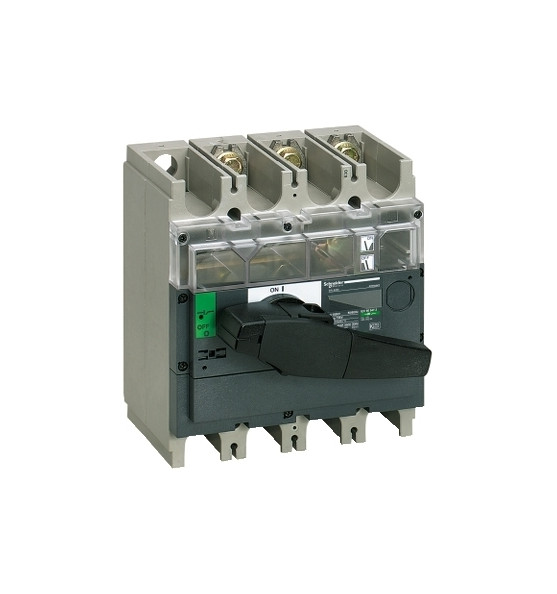

Выключатель-разъединитель серии Compact INV Schneider Electric, 3-полюсный; номинальный ток 500 А; реализует функцию видимого разрыва; тип управления Черная поворотная рукоятка; исполнение - стационарный; монтаж - DIN-рейка, панель; ВхШхГ - 205x185x130 мм.
Аппараты Compact INV предназначены для применения в сетях до 690 В пер. тока и 250 В пост. тока.
Выключатели-разъединители не имеют защиты от сверхтоков и, должны быть защищены автоматическим выключателем или предохранителем.
Доп. характеристики
- [up] номинальное импульсное выдерживаемое напряжение
- 8 кВ
- Стандартное применение
- бесперебойное
- Цвет рукоятки
- черный
- Механическая износостойкость
- 10000 циклы
- Максимальная мощность
- AC-23: 132 кВт в 220/240 V переменный ток 50/60 Гц
AC-23: 150 кВт в 230 В переменный ток 50/60 Гц (NEMA)
AC-23: 250 кВт в 380/415 V переменный ток 50/60 Гц
AC-23: 250 кВт в 440 V переменный ток 50/60 Гц
AC-23: 250 кВт в 480 V переменный ток 50/60 Гц (NEMA)
AC-23: 355 кВт в 500/525 V переменный ток 50/60 Гц
AC-23: 500 кВт в 660/690 V переменный ток 50/60 Гц - Шаг соединения
- 45 мм
- Код совместимости
- INV500
- Монтажная опора
- рейка
монтаж на панель - 330 кА с вышестоящим автоматическим выключателем для защиты 690 V переменный ток в 50/60 Гц
50 кА автономный выключатель-разъединитель 690 V переменный ток в 50/60 Гц - Присоединение с верхней стороны
- передний
- Краткое название устройства
- Interpact INV500
- [ie] номинальный рабочий ток
- AC-21A: 500 А переменный ток 50/60 Гц 220/240 V
AC-22A: 500 А переменный ток 50/60 Гц 480 V NEMA
AC-22A: 500 А переменный ток 50/60 Гц 500/525 V
AC-22A: 500 А переменный ток 50/60 Гц 660/690 V
AC-23A: 500 А переменный ток 50/60 Гц 220/240 V
AC-23A: 500 А переменный ток 50/60 Гц 380/415 V
AC-23A: 500 А переменный ток 50/60 Гц 440/480 V
AC-23A: 500 А переменный ток 50/60 Гц 480 V NEMA
AC-23A: 500 А переменный ток 50/60 Гц 500/525 V
AC-23A: 500 А переменный ток 50/60 Гц 660/690 V
DC-21A: 500 А постоянный ток 125 V 2 полюса последовательно
AC-21A: 500 А переменный ток 50/60 Гц 380/415 V
DC-22A: 500 А постоянный ток 125 V 2 полюса последовательно
DC-23A: 500 А постоянный ток 125 V 2 полюса последовательно
AC-21A: 500 А переменный ток 50/60 Гц 440/480 V
AC-21A: 500 А переменный ток 50/60 Гц 480 V NEMA
AC-21A: 500 А переменный ток 50/60 Гц 500/525 V
AC-21A: 500 А переменный ток 50/60 Гц 660/690 V
AC-22A: 500 А переменный ток 50/60 Гц 220/240 V
AC-22A: 500 А переменный ток 50/60 Гц 380/415 V
AC-22A: 500 А переменный ток 50/60 Гц 440/480 V - Соответствие требованиям по изоляции
- Да
- Видимый разрыв
- Да
- Индикатор положения контакта
- да
- Наименование выключателя-разъединителя
- Interpact INV500
- [ui] номинальное напряжение изоляции
- 750 В переменный ток 50/60 Гц
- [ith] условный тепловой ток на открытом воздухе
- 500 А в 60 °C
- Тип сети
- постоянный ток
переменный ток - Weee
- На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
- Степень защиты ik
- IK07 в соответствии с EN 50102
- [icw] номинальный кратковременно допустимый ток
- 11.5 кА в течение 3 с в соответствии с IEC 60947-3
20 кА в течение 1 с в соответствии с IEC 60947-3
4 кА в течение 30 с в соответствии с IEC 60947-3
4.9 кА в течение 20 с в соответствии с IEC 60947-3 - Исполнение выключателя
- стационарный
- Соединение с нижней стороны
- передний
- Электрическая износостойкость
- AC-21A: 1000 циклы 440 V переменный ток 50/60 Гц
DC-21A: 1000 циклы 125 V постоянный ток
DC-22A: 1000 циклы 125 V постоянный ток
DC-23A: 1000 циклы 125 V постоянный ток
AC-21A: 1000 циклы 500 V переменный ток 50/60 Гц
AC-21A: 1000 циклы 690 V переменный ток 50/60 Гц
AC-22A: 1000 циклы 440 V переменный ток 50/60 Гц
AC-22A: 1000 циклы 500 V переменный ток 50/60 Гц
AC-22A: 1000 циклы 690 V переменный ток 50/60 Гц
AC-23A: 1000 циклы 440 V переменный ток 50/60 Гц
AC-23A: 1000 циклы 500 V переменный ток 50/60 Гц
AC-23A: 1000 циклы 690 V переменный ток 50/60 Гц - Стандарты
- IEC 60947-3
IEC 60947-1 - Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Степень защиты ip
- IP40 в соответствии с IEC 60529, IP40 в соответствии с IEC 60529
- Температура окружающей среды при хранении
- -50-85 °C
- Тип привода
- поворотная рукоятка
- Степень загрязнения
- 3
- Рабочая температура
- -25-70 °C
- Экологическая отчетнсть
- ENVPEP1304026
- Описание полюсов
- 3P
- Наименование продукта
- Compact INV
- Директива ec rohs
- Соответствует
- Профиль кругооборота
- ENVEOLI1304026
- Регламент rohs китая
- Продукт вне сферы действия RoHS Китая. Декларация вещества дла сведения
- Статус устойчивого продукта
- Грин Премиум продукция
- Источник данных
- systeme
- Не содержит ртути
- да
- Информация об исключениях по регламенту rohs
- да
- Регламент reach
- Содержание особо опасных веществ не превышает пороговую величину
- Серия продукта
- INV320...630
- Сертификаты
- CCC
KEMA-KEUR - [ue] номинальное рабочее напряжение
- 125 V постоянный ток
690 V переменный ток 50/60 Гц
