Schneider Electric

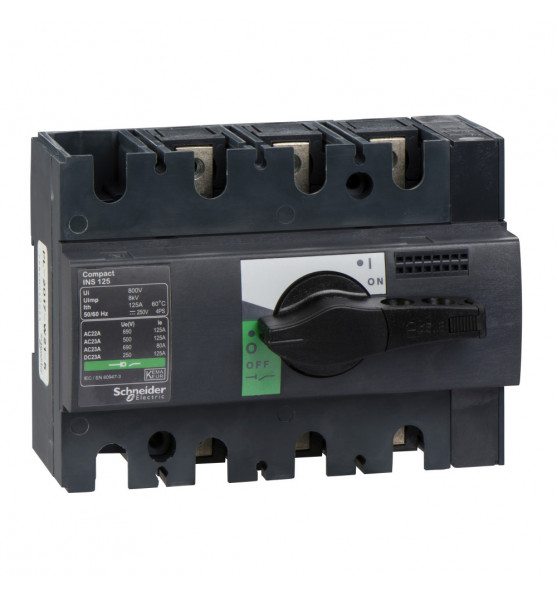

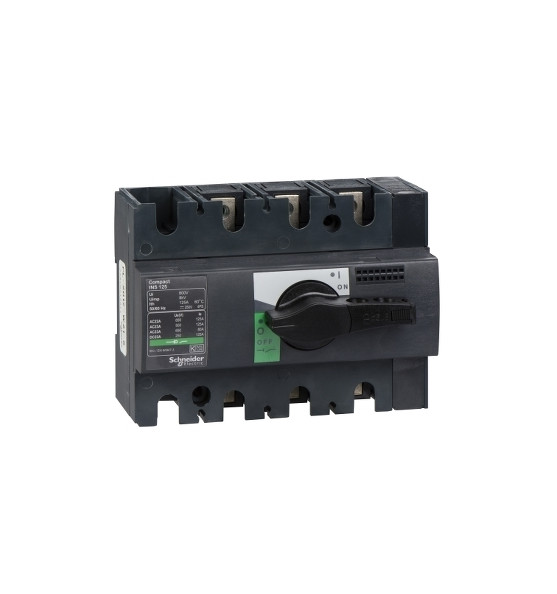

Выключатель-разъединитель серии Compact INS Schneider Electric, 3-полюсный; номинальный ток 125 А; т ...
Общие характеристики
- Артикул
- 28910
- Механическая износостойкость
- 15000 циклы
- [ui] номинальное напряжение изоляции
- 750 В переменный ток 50/60 Гц
- Наименование выключателя-разъединителя
- Compact INS125
- Индикатор положения контакта
- да
- Видимый разрыв
- нет
- Соответствие требованиям по изоляции
- Да
О продукте
Выключатель-разъединитель серии Compact INS Schneider Electric, 3-полюсный; номинальный ток 125 А; тип управления Черная поворотная рукоятка; исполнение - стационарный; монтаж - DIN-рейка, панель; ВхШхГ - 100x135x62.5 мм.
Аппараты Compact INS предназначены для применения в сетях до 690 В пер. тока и 250 В пост. тока.
Выключатели-разъединители не имеют защиты от сверхтоков и, должны быть защищены автоматическим выключателем или предохранителем.
Доп. характеристики
- Механическая износостойкость
- 15000 циклы
- [ui] номинальное напряжение изоляции
- 750 В переменный ток 50/60 Гц
- Наименование выключателя-разъединителя
- Compact INS125
- Индикатор положения контакта
- да
- Видимый разрыв
- нет
- Соответствие требованиям по изоляции
- Да
- [ie] номинальный рабочий ток
- AC-22A: 125 А переменный ток 50/60 Гц 220/240 V
AC-23A: 80 А переменный ток 50/60 Гц 660/690 V
DC-22A: 125 А постоянный ток 125 V 2 полюса последовательно
DC-23A: 125 А постоянный ток 125 V 2 полюса последовательно
AC-22A: 125 А переменный ток 50/60 Гц 380/415 V
AC-22A: 125 А переменный ток 50/60 Гц 440/480 V
AC-22A: 125 А переменный ток 50/60 Гц 500 V
AC-22A: 125 А переменный ток 50/60 Гц 660/690 V
AC-23A: 125 А переменный ток 50/60 Гц 220/240 V
AC-23A: 125 А переменный ток 50/60 Гц 380/415 V
AC-23A: 125 А переменный ток 50/60 Гц 440/480 V
AC-23A: 125 А переменный ток 50/60 Гц 500 V - Краткое название устройства
- Compact INS125
- [up] номинальное импульсное выдерживаемое напряжение
- 8 кВ
- 154 кА с вышестоящим автоматическим выключателем для защиты 690 V переменный ток в 50/60 Гц
20 кА автономный выключатель-разъединитель 690 V переменный ток в 50/60 Гц - Монтажная опора
- DIN-рейка
монтаж на панель - Код совместимости
- INS125
- Шаг соединения
- 30 мм
- Максимальная мощность
- AC-23: 55 кВт в 440 V переменный ток 50/60 Гц
AC-23: 37 кВт в 220/240 V переменный ток 50/60 Гц
AC-23: 55 кВт в 380/415 V переменный ток 50/60 Гц
AC-23: 75 кВт в 500/525 V переменный ток 50/60 Гц
AC-23: 75 кВт в 660/690 V переменный ток 50/60 Гц - [ith] условный тепловой ток на открытом воздухе
- 125 А в 60 °C
- Цвет рукоятки
- черный
- Стандартное применение
- бесперебойное
- Присоединение с верхней стороны
- передний
- Соединение с нижней стороны
- передний
- Повторно-кратковременный режим, класс
- класс 120 - 60 %
- Размеры шкафа для ithe
- 260 mm x 160 mm x 55 mm
- Исполнение выключателя
- стационарный
- [icw] номинальный кратковременно допустимый ток
- 0.01 кА в течение 30 с в соответствии с IEC 60947-3
1.23 кА в течение 20 с в соответствии с IEC 60947-3
3.175 кА в течение 3 с в соответствии с IEC 60947-3
5.5 кА в течение 1 с в соответствии с IEC 60947-3 - Степень защиты ik
- IK07 в соответствии с EN 50102
- Weee
- На территории Европейского Союза продукт подлежит обязательной утилизации согласно правилам и не должен попадать в мусорные контейнеры.
- Не содержит токсичных тяжелых металлов
- да
- Не содержит особо опасных веществ согласно декларации reach
- да
- Сертификаты
- CCC
KEMA-KEUR - Рабочая температура
- -25-70 °C
- Степень загрязнения
- 3
- Тип привода
- поворотная рукоятка
- Тип продукта
- выключатель-разъединитель
- Температура окружающей среды при хранении
- -50-85 °C
- Степень защиты ip
- IP40 в соответствии с IEC 60529, IP40 в соответствии с IEC 60529
- Гарантия
- Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
- Информация о ремонтопригодности
- Подлежит замене
- Стандарты
- IEC 60947-1
IEC 60947-3 - Электрическая износостойкость
- AC-22A: 1500 циклы 220/240 V переменный ток 50/60 Гц
DC-23A: 1500 циклы 250 V постоянный ток 2 полюса последовательно
AC-22A: 1500 циклы 690 V переменный ток 50/60 Гц
AC-23A: 1500 циклы 690 V переменный ток 50/60 Гц
AC-22A: 1500 циклы 380/415 V переменный ток 50/60 Гц
AC-22A: 1500 циклы 440 V переменный ток 50/60 Гц
AC-22A: 1500 циклы 500 V переменный ток 50/60 Гц
AC-23A: 1500 циклы 220/240 V переменный ток 50/60 Гц
AC-23A: 1500 циклы 380/415 V переменный ток 50/60 Гц
AC-23A: 1500 циклы 440 V переменный ток 50/60 Гц
AC-23A: 1500 циклы 500 V переменный ток 50/60 Гц
DC-22A: 1500 циклы 250 V постоянный ток 2 полюса последовательно - [ue] номинальное рабочее напряжение
- 125 V постоянный ток
690 V переменный ток 50/60 Гц - Источник данных
- systeme
- Серия продукта
- INS40...160
- Регламент reach
- Содержание особо опасных веществ не превышает пороговую величину
- Информация об исключениях по регламенту rohs
- да
- Не содержит ртути
- да
- Экологическая отчетнсть
- ENVPEP1304024
- Статус устойчивого продукта
- Грин Премиум продукция
- Регламент rohs китая
- X
- Профиль кругооборота
- N/A
- Директива ec rohs
- Соответствует
- Наименование продукта
- Compact INS
- Описание полюсов
- 3P
- Тип сети
- переменный ток
постоянный ток
