Schneider Electric

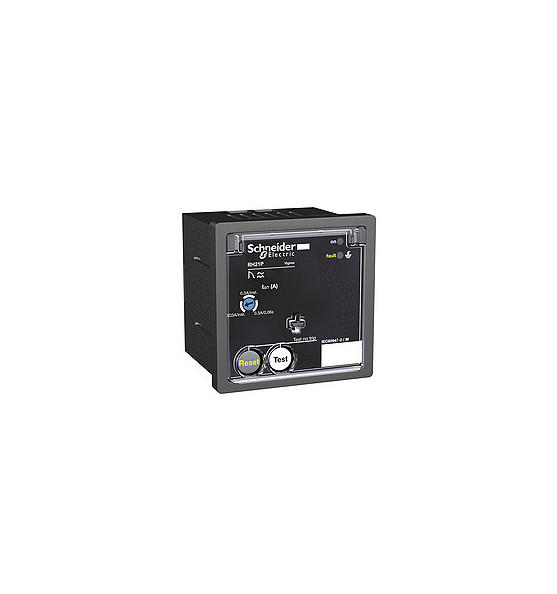

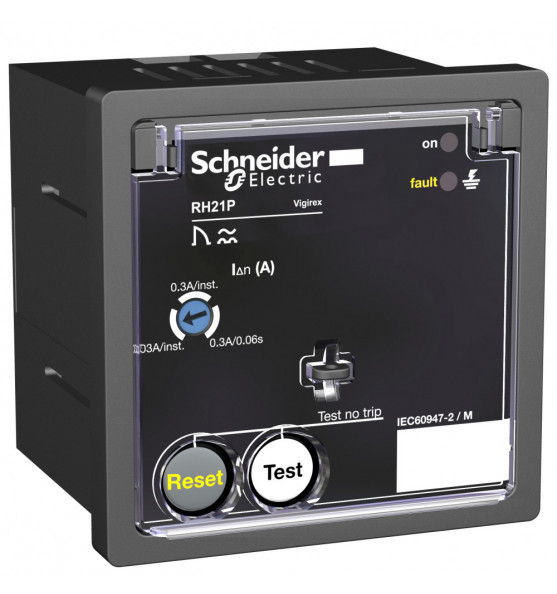

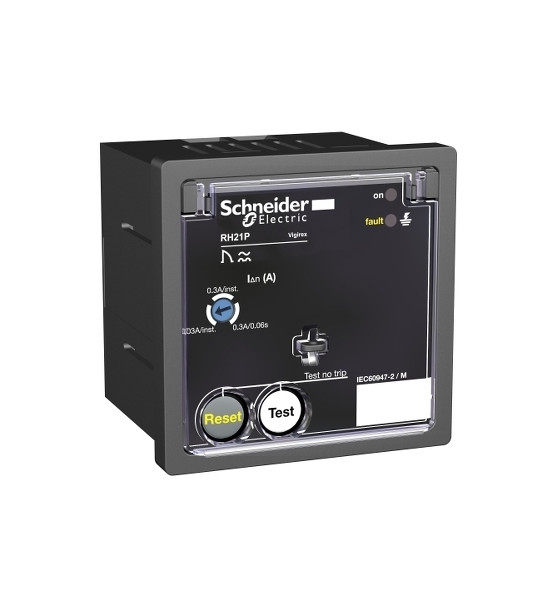

Реле RH21P серия Vigirex Schneider Electric, с ручным возвратом в исходное положение после устранени ...

Общие характеристики

Артикул: 56263
Тип настройки задержки срабатывания защиты от тока утечки: мгновенный 0.03-0.03 А
мгновенный 0.3-0.3 А
фиксированный 0.3-0.3 А 0.06-0.06 с
Совместимость серий продукта: TOA датчик тока утечки на землю
0 датчик тока утечки на землю
L датчик тока утечки на землю
Момент затяжки: вспом. источник питания: 0.6-0.6 Н-м
авария: 0.6-0.6 Н-м
проверка реле и сброс аварийного сигнала: 0.6-0.6 Н-м
датчик: 0.6-0.6 Н-м
наличие напряжения: 0.6-0.6 Н-м
Класс защиты от тока утечки: класс АС
класс А
Система заземления: TT
TN-S
IT
Номинальное напряжение сети: 1000-1000 В - Переменный ток в 50/60 Гц (максимум)
1000-1000 В - Переменный ток в 400 Hz (максимум)

О продукте

Реле RH21P серия Vigirex Schneider Electric, с ручным возвратом в исходное положение после устранения повреждения, потр. мощность
- 4 ВА, напряжение питания напряжением 220/240 В пер.тока
- ширина 6х9 мм, монтаж в вырез передней панели.
Чувствительность 0,03 A, мгновенное срабатывание.
Применениние в сетях с системами заземления TN-S, IT, TT.
Измерение тока замыкания на землю встроенным ТТ, диапазон: 80-100 %, точность: +/ - 10 %.

Доп. характеристики

Тип настройки задержки срабатывания защиты от тока утечки: мгновенный 0.03-0.03 А
мгновенный 0.3-0.3 А
фиксированный 0.3-0.3 А 0.06-0.06 с
Совместимость серий продукта: TOA датчик тока утечки на землю
0 датчик тока утечки на землю
L датчик тока утечки на землю
Момент затяжки: вспом. источник питания: 0.6-0.6 Н-м
авария: 0.6-0.6 Н-м
проверка реле и сброс аварийного сигнала: 0.6-0.6 Н-м
датчик: 0.6-0.6 Н-м
наличие напряжения: 0.6-0.6 Н-м
Класс защиты от тока утечки: класс АС
класс А
Система заземления: TT
TN-S
IT
: 10 мА в 12 V
Номинальное напряжение сети: 1000-1000 В - Переменный ток в 50/60 Гц (максимум)
1000-1000 В - Переменный ток в 400 Hz (максимум)
[ithe] условный тепловой ток в закрытом корпусе: 8 А
Размеры выреза: 68 x 68 mm
Тип измерения: измерение тока замыкания на землю встроенным ТТ, диапазон: 80...100 %
Функция тестирования: местный
дистанционная проверка
Устойчивость настроек: защищенный опечатываемой крышкой
Контроль: электроника (непрерывная)
блок питания (непрерывная)
линия реле/датчик (непрерывная)
Механическая стойкость: огнестойкость в соответствии с МЭК 60695-2-1
степень защиты IK 2 joules: IK07 в соответствии с EN 50102
вибрации 13,2...100 Гц: 0,7 g
вибрации 2...13,2 Гц: +/- 1 mm
Потребляемая мощность, ва: 4 В·А, 4 В·А
[us] номинальное напряжение сети: 220...240 В Переменный ток 50/60 Гц
Электромагнитная совместимость: наведенные и излучаемые помехи: B в соответствии с CISPR 11
проверка стойкости к наведенным РЧ помехам: 3 в соответствии с IEC 61000-4-6
испытание стойкости к с электролитическому разряду: 4 в соответствии с IEC 61000-4-2
восприимчивость к мощным наведенным помехам: 4 в соответствии с IEC 61000-4-5
восприимчивость к слабым наведенным помехам: 4 в соответствии с IEC 61000-4-4
восприимчивость с помехам: 3 в соответствии с IEC 61000-4-3
: класс II
Гарантия: Срок гарантии на данное оборудование составляет 2 года с момента отгрузки со склада Систэм Электрик, с подтверждением соответствующим документом
Категория перенапряжения: IV
Степень загрязнения: 3 в соответствии с IEC 60664-1
Рабочая температура окружающей среды: -35-70 °C
Область применения: реле дифференицального тока
Тип продукта: реле защиты остаточного тока
Длина зачистки проводов: вспом. источник питания: 7 мм
авария: 7 мм
проверка реле и сброс аварийного сигнала: 7 мм
датчик: 7 мм
наличие напряжения: 7 мм
Относительная влажность: 95-95 % в 55-55 °C
Температура окружающей среды при хранении: -55-85 °C
Степень защиты ip: на лицевой панели: IP40 в соответствии с EN/IEC 60529
на боковых частях: IP30 в соответствии с EN/IEC 60529
на соединительных зажимах: IP20 в соответствии с EN/IEC 60529, на лицевой панели: IP40 в соответствии с EN/IEC 60529
на боковых частях: IP30 в соответствии с EN/IEC 60529
на соединительных зажимах: IP20 в соответствии с EN/IEC 60529
Степень ударостойкости ik: IK07 в соответствии с EN 50102
Источник данных: systeme
Вес нетто: 0.3 кг
Соединения – клеммы: вспом. источник питания: клеммный блок кабель (-и) 0.2-2.5 мм² Гибкий AWG 24...AWG 12
вспом. источник питания: клеммный блок кабель (-и) 0.2-2.5 мм² Жесткий AWG 24...AWG 12
вспом. источник питания: клеммный блок кабель (-и) 0.25-2.5 мм² Гибкий AWG 24...AWG 12
авария: клеммный блок кабель (-и) 0.2-2.5 мм² Гибкий AWG 24...AWG 12
авария: клеммный блок кабель (-и) 0.2-2.5 мм² Жесткий AWG 24...AWG 12
авария: клеммный блок кабель (-и) 0.25-2.5 мм² Гибкий AWG 24...AWG 12
проверка реле и сброс аварийного сигнала: клеммный блок кабель (-и) 0.2-2.5 мм² Гибкий AWG 24...AWG 12
проверка реле и сброс аварийного сигнала: клеммный блок кабель (-и) 0.2-2.5 мм² Жесткий AWG 24...AWG 12
проверка реле и сброс аварийного сигнала: клеммный блок кабель (-и) 0.25-2.5 мм² Гибкий AWG 24...AWG 12
датчик: клеммный блок кабель (-и) 0.2-2.5 мм² Гибкий AWG 24...AWG 12
датчик: клеммный блок кабель (-и) 0.2-2.5 мм² Жесткий AWG 24...AWG 12
датчик: клеммный блок кабель (-и) 0.25-2.5 мм² Гибкий AWG 24...AWG 12
наличие напряжения: клеммный блок кабель (-и) 0.2-2.5 мм² Гибкий AWG 24...AWG 12
наличие напряжения: клеммный блок кабель (-и) 0.2-2.5 мм² Жесткий AWG 24...AWG 12
наличие напряжения: клеммный блок кабель (-и) 0.25-2.5 мм² Гибкий AWG 24...AWG 12
Краткое название устройства: RH21P
Монтажная опора: панель
Код совместимости: RH21P
