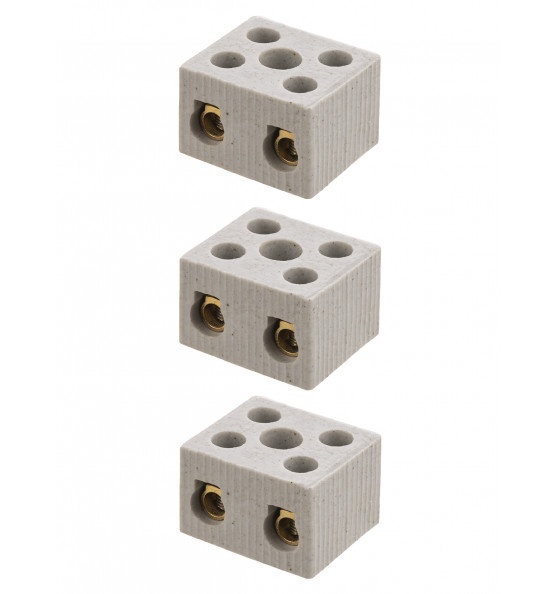

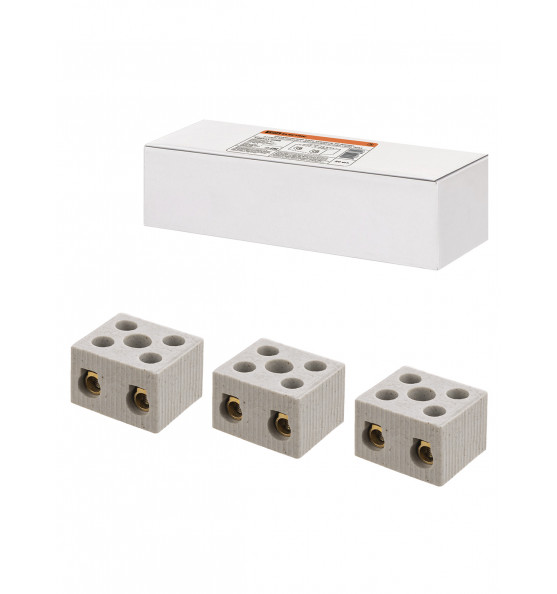

Керамический блок зажимов 30 Ампер 2 пары контактов с крепежным отверстием TDM
Назначение
Назначение
• Для винтового соединения проводников между собой.
Применение
• Для соединени ...
Общие характеристики
- Артикул
- SQ0531-0508
- Материал изоляции корпуса
- керамика
- Ширина/размер ячейки, мм
- 7
- Требуется торцевая пластина
- нет
- Тип электрич. соединения 2
- винтовое соединение
- Тип электрич. соединения 1
- винтовое соединение
- Расстояние от центра отверстия, мм
- 14
О продукте
Назначение
Назначение
• Для винтового соединения проводников между собой.
Применение
• Для соединения проводников, находящихся в условии высоких температур.
Материалы
• Корпус – керамический,
• Контактная часть – латунь.
• Материал винтов - аннодированная сталь
Конструкция
• Клемма состоит из керамического корпуса, контактной части из латуни. В корпусе предусмотрены монтажные отверстия для фиксации клемм к поверхности.
Температура эксплуатации, °С: от -75 до +500
Сечение жилы, мм2: 6-16
Количество полюсов: 2
Страна происхождения: Китай
Срок службы 10 лет.
Гарантийный срок 3 года.
Доп. характеристики
- Материал изоляции корпуса
- керамика
- Ширина/размер ячейки, мм
- 7
- Требуется торцевая пластина
- нет
- Тип электрич. соединения 2
- винтовое соединение
- Тип электрич. соединения 1
- винтовое соединение
- Расстояние от центра отверстия, мм
- 14
- Проверено на взрывобезопасность по версии "Ex e"
- нет
- Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм²
- 6...16
- Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм²
- 6...16
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм²
- 6...16
- Позиция соединения
- сбоку
- Номин. ток (In), А
- 30
- Источник данных
- tdme.ru
- Количество зажимов на 1 полюс
- 4
- Класс негорючести изоляц. материала согл. UL94
- v2
- Высота (на мин. возможной высоте установки), мм
- 20
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм²
- 6...16
- Номин. (расчетное) напряжение, В
- 250
- Количество полюсов
- 2
- Тип изделия/компонента.
- зажим зви
- Способ монтажа
- подставка (опорное основание)
- Рабочая температура, °C
- -75...400
- Прозрачный
- нет
- Длина, мм
- 32
