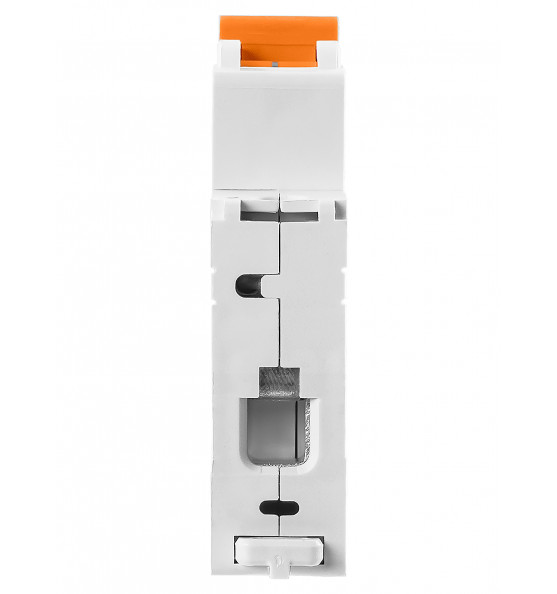

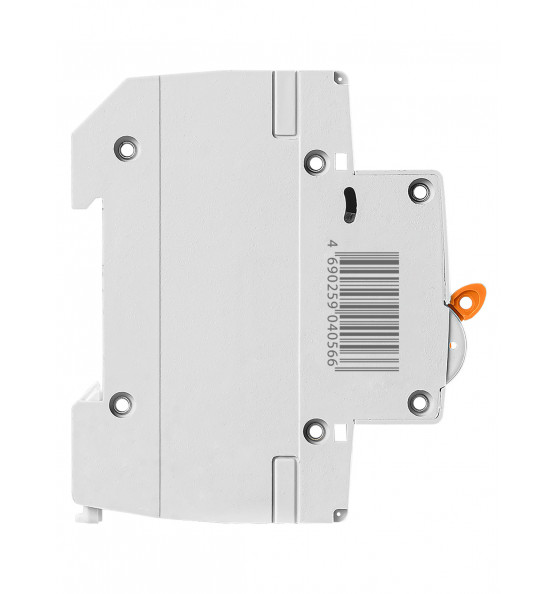

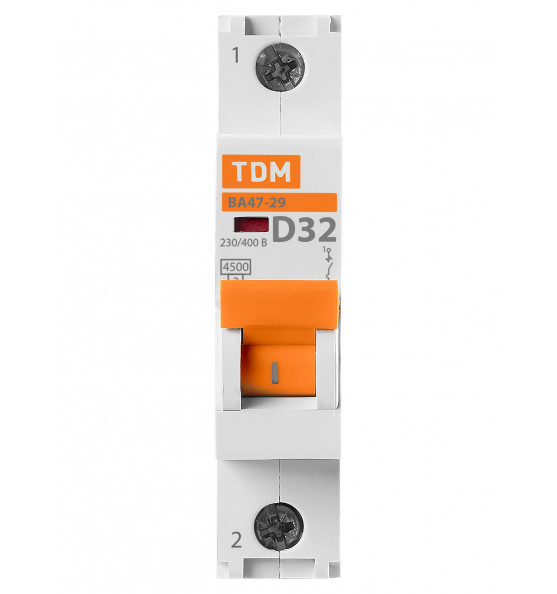

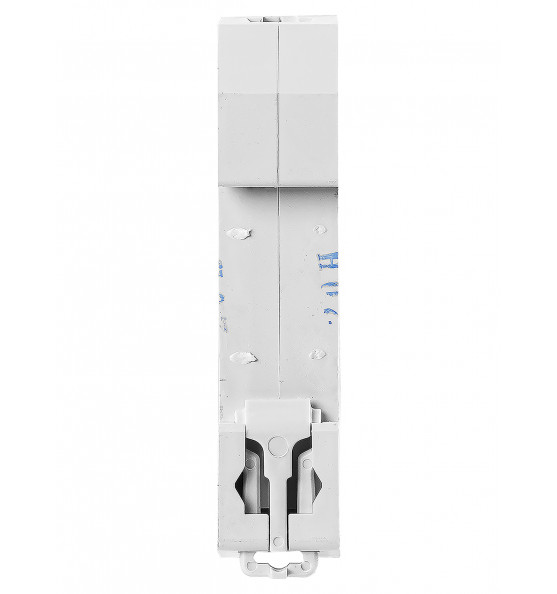

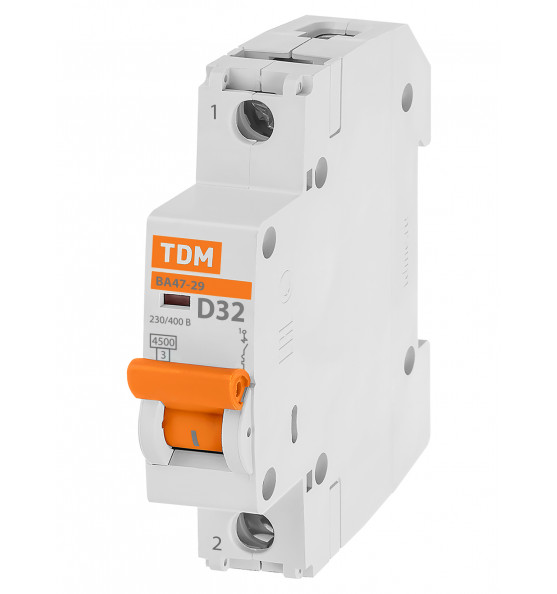

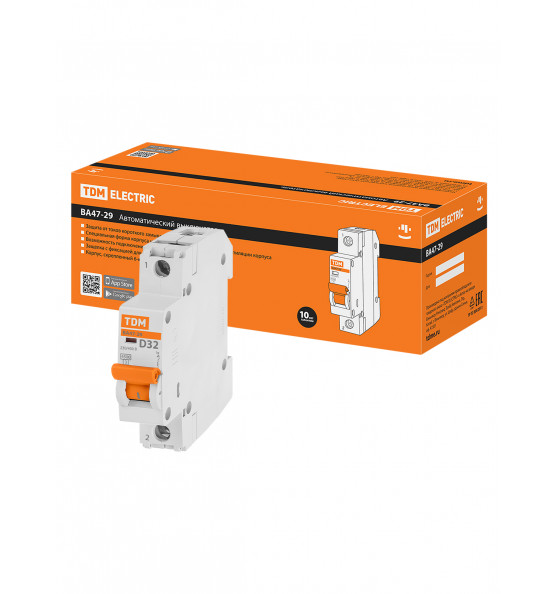

ВА 47-29 1Р 32А,D,4,5кА TDM

ВА 47-29 1Р 32А,D,4,5кА TDM

TDM

В наличии

196 ₽

Автоматические выключатели ВА 47-29 предназначены для использования в одно- или трехфазной электриче ...

Общие характеристики

Артикул: SQ0206-0144
Одновременное отключение нейтрали (N): нет
Номин. отключающая способность по EN 60898, кА: 4,5
Возможна дополнит. комплектация: да
Rated short-circuit breaking capacity Icu IEC 60947-2 at 400 V (*): 4,5
Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V (*): 4,5
Rated short-circuit breaking capacity Icn EN 60898 at 400 V (*): 4,5

О продукте

Автоматические выключатели ВА 47-29 предназначены для использования в одно- или трехфазной электрической сети 230 и 400 B в системе электроснабжения c заземленной нейтралью частотой 50 Гц. Выключатели выполняют функции автоматического отключения электроустановки при появлении сверхтоков (перегрузки или короткого замыкания) и оперативного управления участками электрических цепей. Номинальный ток, А: 32 Номинальная наибольшая отключающая способность Icn, А: 4500 Характеристики срабатывания электромагнитного расцепителя: D (срабатывание в зоне свыше 10-14 In) – групповые цепи и нагрузки с высокими пусковыми токами: приборы и оборудование с асинхронными двигателями с прямым включением (подъемные механизмы, насосы, промышленные вентиляторы). Количество полюсов: 1 Момент затяжки, Н*м: 2,5 Максимальное сечение провода, присоединяемого к контактным зажимам, мм2: 25 Диапазон рабочих температур, °С: от –40 до +50 Страна происхождения: Китай Гарантийный срок эксплуатации (лет): 10

Доп. характеристики

Одновременное отключение нейтрали (N): нет
Номин. отключающая способность по EN 60898, кА: 4,5
Возможна дополнит. комплектация: да
Rated short-circuit breaking capacity Icu IEC 60947-2 at 400 V (*): 4,5
Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V (*): 4,5
Rated short-circuit breaking capacity Icn EN 60898 at 400 V (*): 4,5
Rated short-circuit breaking capacity Icn EN 60898 at 230 V (*): 4,5
Номинальное импульсное выдерживаемое напряжение Uimp: 4
Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм²: 25...25
Характеристика срабатывания (кривая тока): d
Степень загрязнения: 3
Рабочая температура окружающей среды, °C: -40...50
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм²: 25...25
Подходит для скрытого монтажа (заподлицо): да
Источник данных: tdme.ru
Общ. количество полюсов: 1
Номин. (расчетное) напряжение, В: 400
Модульная ширина (общее количество модулей): 1
Количество защищенных полюсов: 1
Класс токоограничения: 3
Категория перенапряжения: 3
Глубина установочная (встраив.), мм: 75
Частота, Гц: 50...50
Тип напряжения: ac (перемен.)
Номин. ток, А: 32
Степень защиты (IP): ip20
Номин. напряжение изоляции Ui, В: 660
