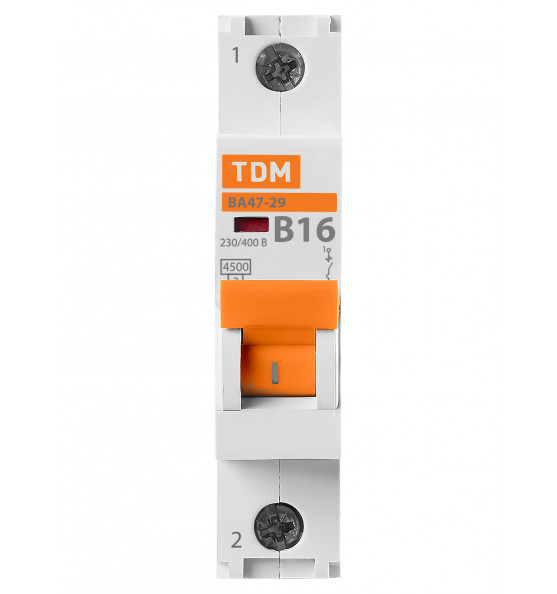

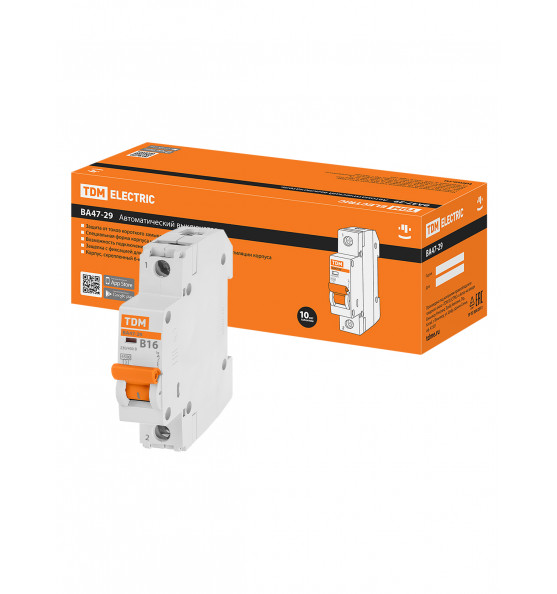

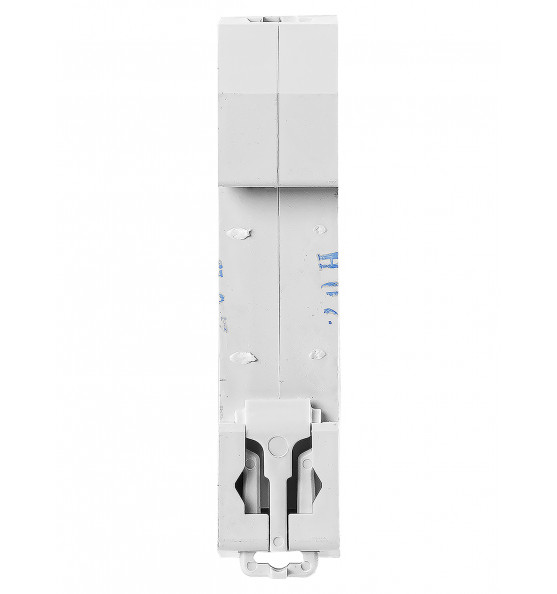

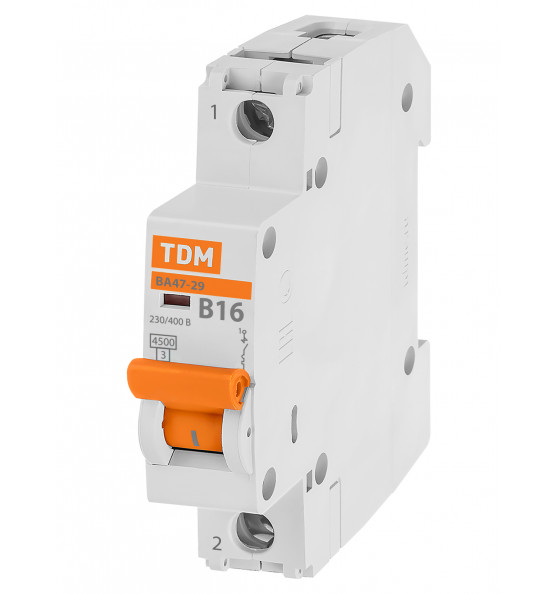

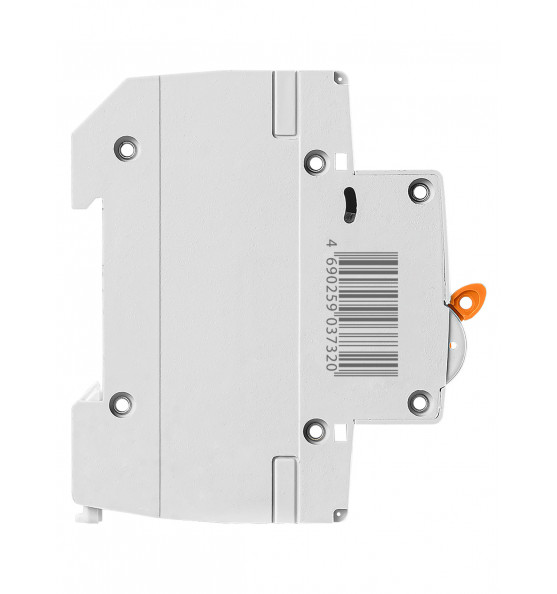

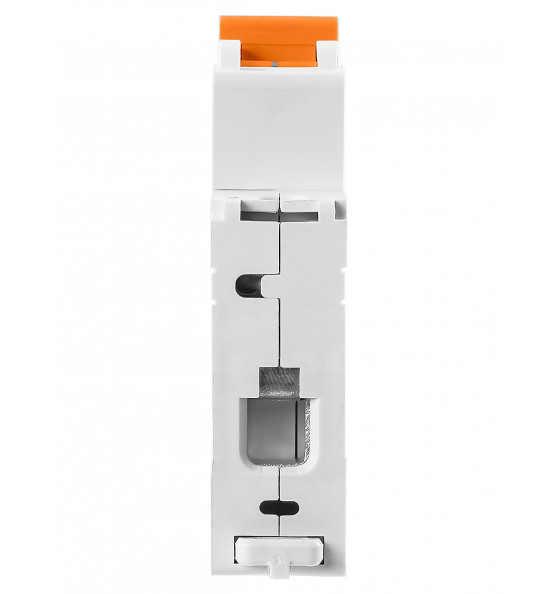

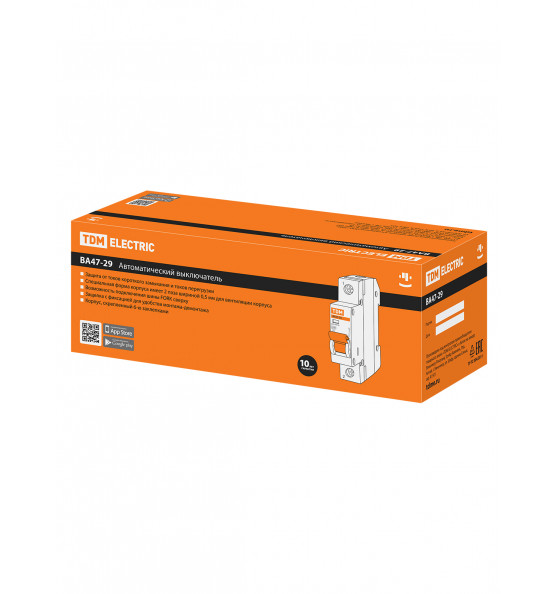

ВА 47-29 1Р 16А,В,4,5кА TDM
TDM
Автоматические выключатели ВА 47-29 предназначены для использования в одно- или трехфазной электриче ...
Общие характеристики
- Артикул
- SQ0206-0010
- Одновременное отключение нейтрали (N)
- нет
- Номин. отключающая способность по EN 60898, кА
- 4,5
- Возможна дополнит. комплектация
- да
- Rated short-circuit breaking capacity Icu IEC 60947-2 at 400 V (*)
- 4,5
- Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V (*)
- 4,5
- Rated short-circuit breaking capacity Icn EN 60898 at 400 V (*)
- 4,5
О продукте
Автоматические выключатели ВА 47-29 предназначены для использования в одно- или трехфазной электрической сети 230 и 400 B в системе электроснабжения c заземленной нейтралью частотой 50 Гц.
Выключатели выполняют функции автоматического отключения электроустановки при появлении сверхтоков (перегрузки или короткого замыкания) и оперативного управления участками электрических цепей.
Номинальный ток, А: 16
Номинальная наибольшая отключающая способность Icn, А: 4500
Характеристики срабатывания электромагнитного расцепителя: В - (срабатывание в зоне свыше 3-5 In) – бытовые нагрузки с низкими пусковыми токами: электроприборы, освещение.
Количество полюсов: 1
Момент затяжки, Н*м: 2,5
Максимальное сечение провода, присоединяемого к контактным зажимам, мм2: 25
Диапазон рабочих температур, °С: от –40 до +50
Страна происхождения: Китай
Гарантийный срок эксплуатации (лет): 10
Доп. характеристики
- Одновременное отключение нейтрали (N)
- нет
- Номин. отключающая способность по EN 60898, кА
- 4,5
- Возможна дополнит. комплектация
- да
- Rated short-circuit breaking capacity Icu IEC 60947-2 at 400 V (*)
- 4,5
- Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V (*)
- 4,5
- Rated short-circuit breaking capacity Icn EN 60898 at 400 V (*)
- 4,5
- Rated short-circuit breaking capacity Icn EN 60898 at 230 V (*)
- 4,5
- Номинальное импульсное выдерживаемое напряжение Uimp
- 4
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм²
- 25...25
- Характеристика срабатывания (кривая тока)
- b
- Степень загрязнения
- 3
- Рабочая температура окружающей среды, °C
- -40...50
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм²
- 25...25
- Подходит для скрытого монтажа (заподлицо)
- да
- Источник данных
- tdme.ru
- Общ. количество полюсов
- 1
- Номин. (расчетное) напряжение, В
- 400
- Модульная ширина (общее количество модулей)
- 1
- Количество защищенных полюсов
- 1
- Класс токоограничения
- 3
- Категория перенапряжения
- 3
- Глубина установочная (встраив.), мм
- 75
- Частота, Гц
- 50...50
- Тип напряжения
- ac (перемен.)
- Номин. ток, А
- 16
- Степень защиты (IP)
- ip20
- Номин. напряжение изоляции Ui, В
- 660
