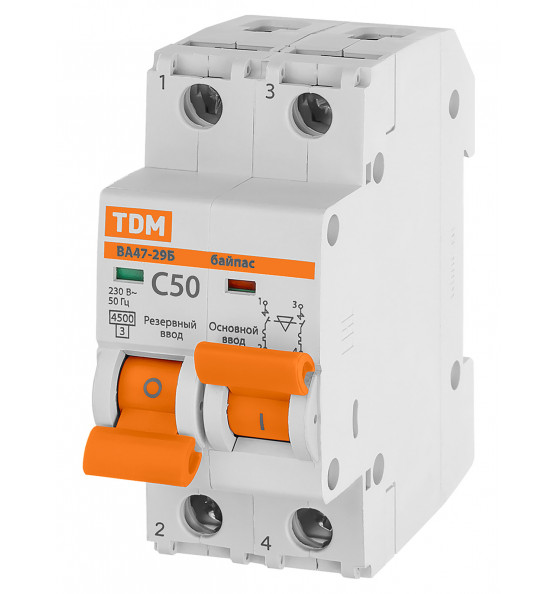

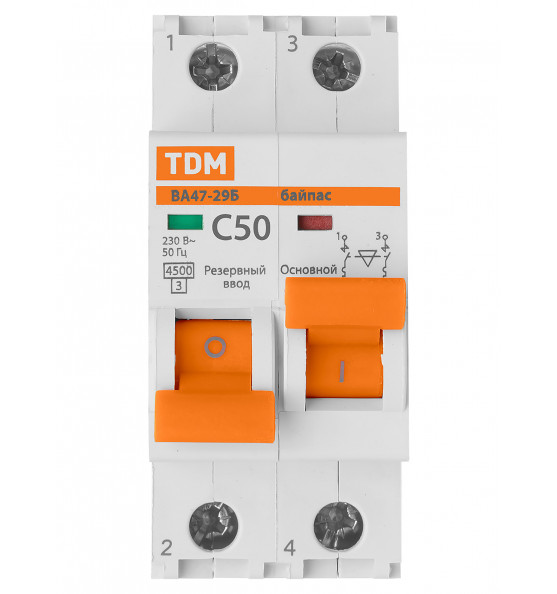

Байпас ВА47-29Б 1Р+1Р 50А 4,5кА х-ка C TDM
Назначение
• Проведение тока в нормальном режиме.
• Отключение тока при коротких замыканиях.
• Опера ...
Общие характеристики
- Артикул
- SQ0206-0405
- Подходит для скрытого монтажа (заподлицо)
- да
- Номин. отключающая способность по EN 60898, кА
- 4,5
- Возможна дополнит. комплектация
- да
- Rated short-circuit breaking capacity Icu IEC 60947-2 at 400 V (*)
- 4,5
- Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V (*)
- 4,5
- Rated short-circuit breaking capacity Icn EN 60898 at 400 V (*)
- 4,5
О продукте
Назначение
• Проведение тока в нормальном режиме.
• Отключение тока при коротких замыканиях.
• Оперативное включение и выключение электрических цепей.
• Функционирование устройства с разными источниками питания.
Применение
• Вводно-распределительные устройства жилых зданий.
Время-токовые характеристики отключения
• Характеристика C предназначена для зоны срабатывания свыше 5-10 In и служит для электроприборов, освещения и промышленного оборудования.
Номинальный ток, А: 50
Номинальная отключающая способность, А: 4500
Количество полюсов: 1P+1P
Максимальное сечение провода, присоединяемого к контактным зажимам, мм2: 25
Диапазон рабочих температур: от -45 до +50
Момент затяжки Н*м: 2,5
Тип напряжения: AC (перемен.)
Страна происхождения: Китай
Гарантийный срок эксплуатации (лет): 10
Доп. характеристики
- Подходит для скрытого монтажа (заподлицо)
- да
- Номин. отключающая способность по EN 60898, кА
- 4,5
- Возможна дополнит. комплектация
- да
- Rated short-circuit breaking capacity Icu IEC 60947-2 at 400 V (*)
- 4,5
- Rated short-circuit breaking capacity Icu IEC 60947-2 at 230 V (*)
- 4,5
- Rated short-circuit breaking capacity Icn EN 60898 at 400 V (*)
- 4,5
- Rated short-circuit breaking capacity Icn EN 60898 at 230 V (*)
- 4,5
- Номинальное импульсное выдерживаемое напряжение Uimp
- 4
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм²
- 1,5...16
- Характеристика срабатывания (кривая тока)
- c
- Степень загрязнения
- 3
- Рабочая температура окружающей среды, °C
- -40...50
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм²
- 1,5...16
- Номин. напряжение изоляции Ui, В
- 660
- Одновременное отключение нейтрали (N)
- да
- Общ. количество полюсов
- 2
- Номин. (расчетное) напряжение, В
- 230
- Модульная ширина (общее количество модулей)
- 2
- Количество защищенных полюсов
- 2
- Класс токоограничения
- 3
- Категория перенапряжения
- 3
- Глубина установочная (встраив.), мм
- 75
- Частота, Гц
- 50...50
- Тип напряжения
- ac (перемен.)
- Номин. ток, А
- 50
- Степень защиты (IP)
- ip20
