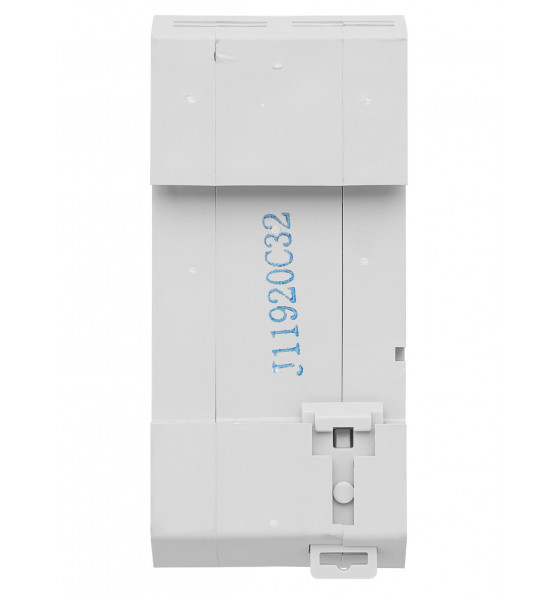

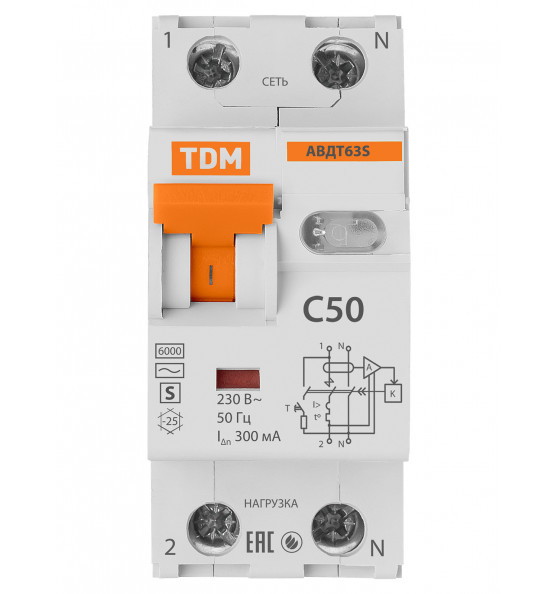

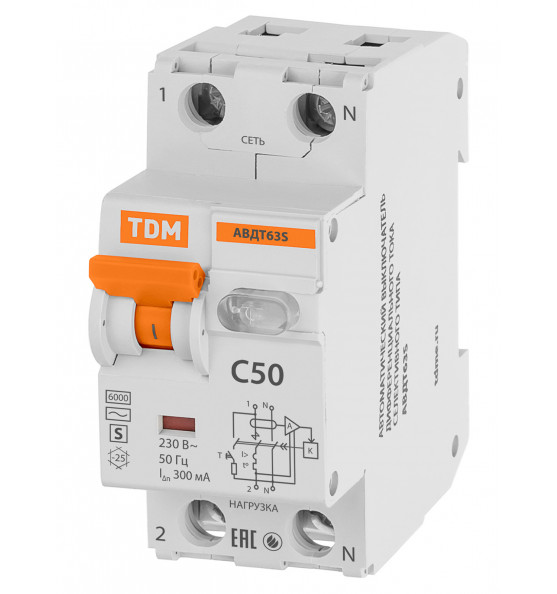

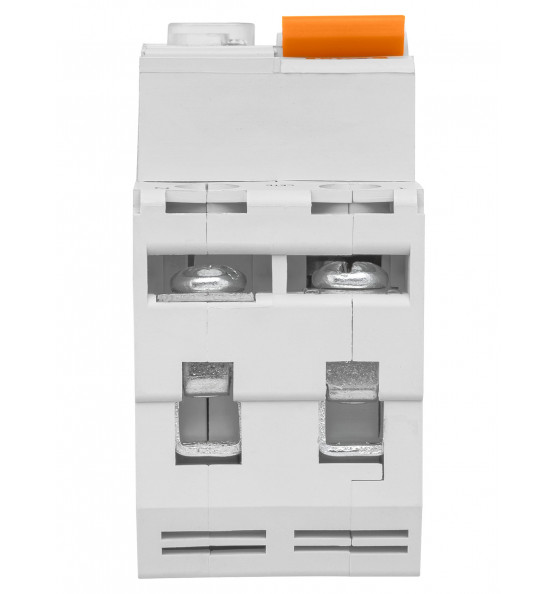

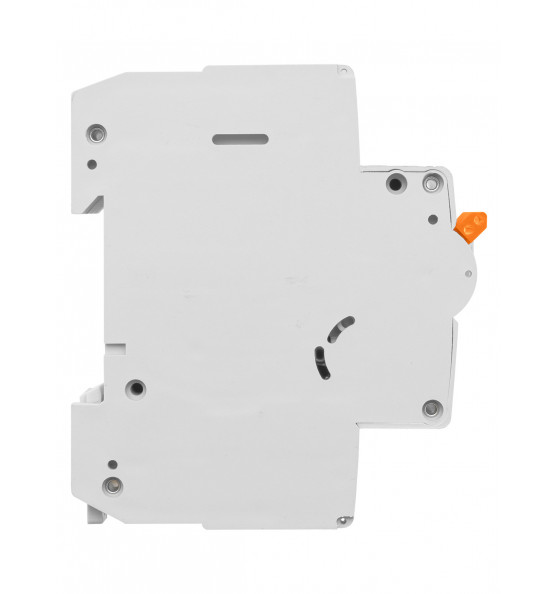

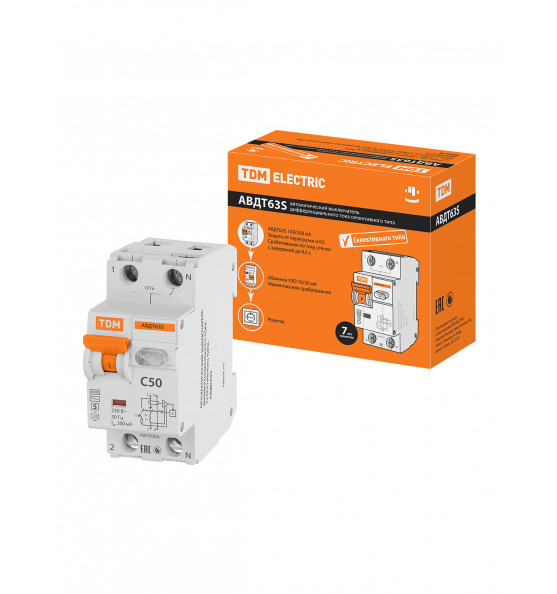

АВДТ 63S 2P(1P+N) C50 300мА 6кА тип АС TDM Дифференциальный автомат
TDM
Назначение
• Защита от токов перегрузки и короткого замыкания.
• Защита каскадных цепей от токов уте ...
Общие характеристики
- Артикул
- SQ0202-0041
- Номин. (расчетное) напряжение, В
- 230
- Частота
- 50 гц
- Характеристика срабатывания (кривая тока)
- c
- Тип тока утечки
- ac (перемен.)
- Степень загрязнения
- 3
- С блокировкой
- нет
О продукте
Назначение
• Защита от токов перегрузки и короткого замыкания.
• Защита каскадных цепей от токов утечки при соблюдении селективности.
• Защита от пожара.
Применение
• Распределительные, учетно-распределительные щиты жилых и общественных зданий.
• Щиты квартирные, устройства временного электроснабжения строительных площадок.
• Садовые дома, гаражи, объекты розничной торговли.
Номинальный ток, А: 50
Номинальный отключающий дифференциальный ток, мА: 300
Рабочая характеристика при наличии дифференциального тока: AС
Номинальная отключающая способность, кА: 6
Характеристики срабатывания электромагнитного расцепителя: С
Количество полюсов, Р: 1P+N;
Наличие защиты от сверхтоков в полюсах: в фазном полюсе
Максимальное сечение проводников, подключаемых к зажимам, мм²: 25
Страна происхождения: Китай
Гарантийный срок эксплуатации (лет): 5
Доп. характеристики
- Номин. (расчетное) напряжение, В
- 230
- Частота
- 50 гц
- Характеристика срабатывания (кривая тока)
- c
- Тип тока утечки
- ac (перемен.)
- Степень загрязнения
- 3
- С блокировкой
- нет
- Рабочая температура окружающей среды, °C
- -25...40
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм²
- 1,5...35
- Подходит для скрытого монтажа (заподлицо)
- да
- Одновременное отключение нейтрали (N)
- да
- Общ. количество полюсов
- 2
- Номин. ток утечки, А
- 0,3
- Номин. отключающая способность по IEC 60947-2, кА
- 6
- Источник данных
- tdme.ru
- Модульная ширина (общее количество модулей)
- 2
- Количество защищенных полюсов
- 1
- Класс токоограничения
- 3
- Категория перенапряжения
- 3
- Защита от ложного срабатывания
- да
- Глубина установочная (встраив.), мм
- 72
- Номинальная отключающая способность при коротком замыкании согласно EN 61009
- 6
- Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1
- 6
- Характеристика отключения
- selective
- Тип напряжения
- ac (перемен.)
- Номин. ток, А
- 50
- Степень защиты (IP)
- ip20
