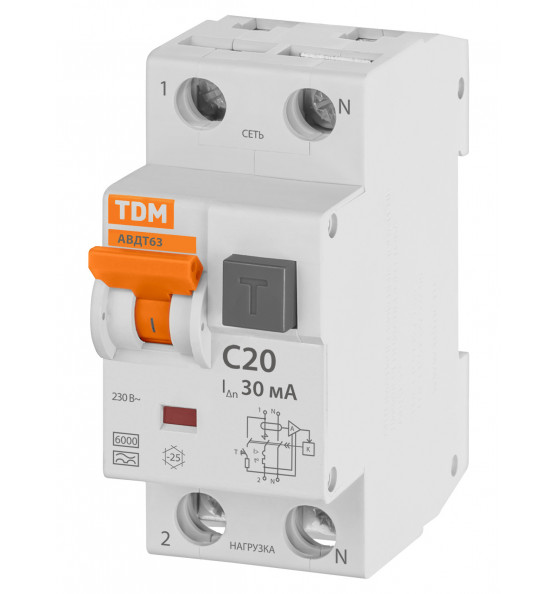

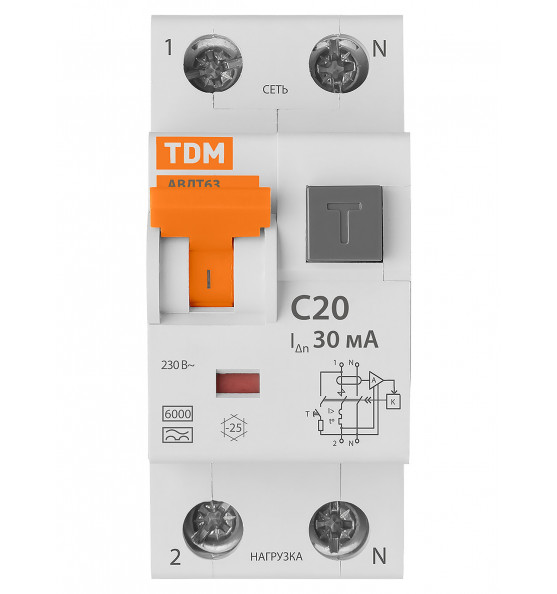

АВДТ 63 2Р(1Р+N) C20 30мА 6кА тип А TDM Дифференциальный автомат
TDM
Назначение
• Проведение тока в нормальном режиме.
• Отключение тока при коротких замыканиях или пере ...
Общие характеристики
- Артикул
- SQ0202-0003
- Номин. (расчетное) напряжение, В
- 230
- Частота
- 50 гц
- Характеристика срабатывания (кривая тока)
- c
- Тип тока утечки
- a
- Степень загрязнения
- 1
- С блокировкой
- нет
О продукте
Назначение
• Проведение тока в нормальном режиме.
• Отключение тока при коротких замыканиях или перегрузке.
• Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального тока утечки на землю.
Применение
• Электрооборудование жилых и офисных зданий.
• Групповые линии, питающие розетки наружной установки.
• Розеточные группы ванных и душевых помещений.
• Цепи освещения подвалов и гаражей.
Номинальный ток, А: 20
Номинальный отключающий дифференциальный ток, мА: 30
Рабочая характеристика при наличии дифференциального тока: A
Номинальная отключающая способность, кА: 6
Характеристики срабатывания электромагнитного расцепителя: С
Количество полюсов, Р: 1P+N;
Максимальное сечение проводников, подключаемых к зажимам, мм²: 25
Момент затяжки, Н*м: 3
Страна происхождения: Китай
Гарантийный срок эксплуатации (лет): 5
Доп. характеристики
- Номин. (расчетное) напряжение, В
- 230
- Частота
- 50 гц
- Характеристика срабатывания (кривая тока)
- c
- Тип тока утечки
- a
- Степень загрязнения
- 1
- С блокировкой
- нет
- Рабочая температура окружающей среды, °C
- -25...40
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм²
- 1,5...35
- Подходит для скрытого монтажа (заподлицо)
- да
- Одновременное отключение нейтрали (N)
- да
- Общ. количество полюсов
- 2
- Номин. ток утечки, А
- 0,03
- Номин. отключающая способность по IEC 60947-2, кА
- 6
- Источник данных
- tdme.ru
- Модульная ширина (общее количество модулей)
- 2
- Количество защищенных полюсов
- 1
- Класс токоограничения
- 3
- Категория перенапряжения
- 3
- Защита от ложного срабатывания
- да
- Глубина установочная (встраив.), мм
- 72
- Номинальная отключающая способность при коротком замыкании согласно EN 61009
- 6
- Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1
- 6
- Характеристика отключения
- без задержки
- Тип напряжения
- ac (перемен.)
- Номин. ток, А
- 20
- Степень защиты (IP)
- ip20
