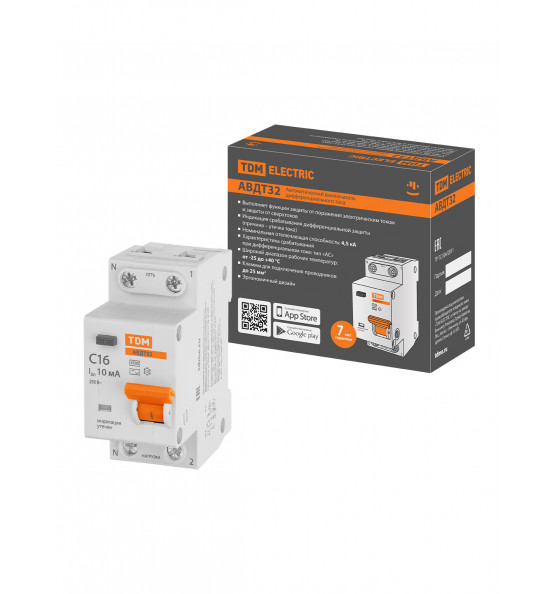

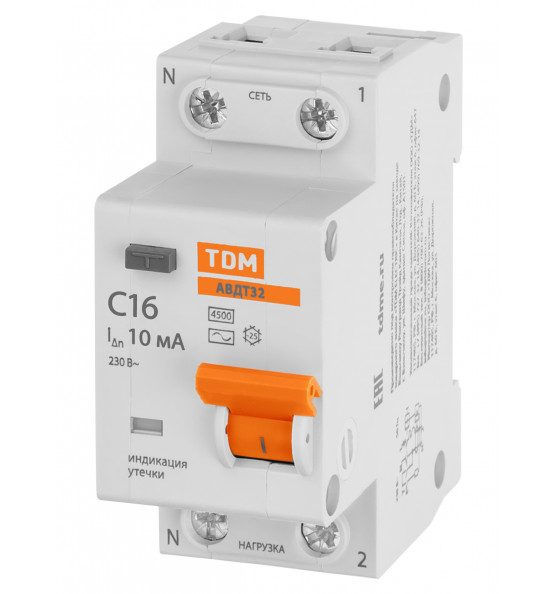

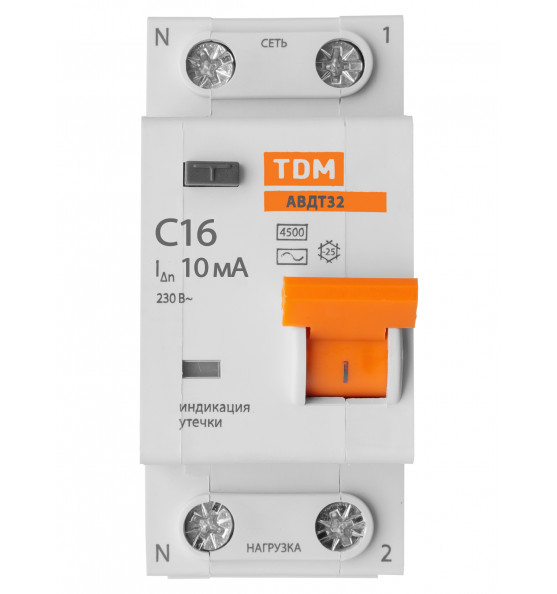

АВДТ 32 2P(1P+N) C16А 10мА 4,5кА тип АС TDM Дифференциальный автомат
TDM
Назначение
• Проведение тока в нормальном режиме.
• Защита от токов перегрузки и короткого замыкания ...
Общие характеристики
- Артикул
- SQ0202-0502
- Номин. (расчетное) напряжение, В
- 230
- Частота
- 50 гц
- Характеристика срабатывания (кривая тока)
- c
- Тип тока утечки
- ac (перемен.)
- Степень загрязнения
- 3
- С блокировкой
- нет
О продукте
Назначение
• Проведение тока в нормальном режиме.
• Защита от токов перегрузки и короткого замыкания.
• Отключение тока при прикосновении человека к токоведущим частям электроустановок или при протекании дифференциального (утечки) тока на землю.
• Защита от токов утечки.
• Защита от пожара.
Наличие защиты от сверхтоков в полюсах: в фазном полюсе
Номинальный ток In, A: 16
Номинальный дифференциальный отключающий ток (уставка) I∆n, мА: 10 (Защита жизни человека. Применяется в ванных и душевых помещениях, детских комнатах, лабораториях с чувствительным оборудованием.)
Характеристика срабатывания от сверхтоков, тип: С
Рабочая характеристика в случае дифференциального тока с составляющей постоянного тока, тип: АС (защита от синусоидальных дифференциальных токов)
Количество полюсов: 1Р+N (36 мм)
Максимальное сечение проводников, присоединяемых к зажимам, мм²: 25
Страна происхождения: Китай
Гарантийный срок эксплуатации (лет): 7
Доп. характеристики
- Номин. (расчетное) напряжение, В
- 230
- Частота
- 50 гц
- Характеристика срабатывания (кривая тока)
- c
- Тип тока утечки
- ac (перемен.)
- Степень загрязнения
- 3
- С блокировкой
- нет
- Рабочая температура окружающей среды, °C
- -25...40
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм²
- 1,5...35
- Подходит для скрытого монтажа (заподлицо)
- да
- Одновременное отключение нейтрали (N)
- да
- Общ. количество полюсов
- 2
- Номин. отключающая способность по IEC 60947-2, кА
- 4,5
- Источник данных
- tdme.ru
- Модульная ширина (общее количество модулей)
- 2
- Количество защищенных полюсов
- 1
- Класс токоограничения
- 3
- Категория перенапряжения
- 3
- Защита от ложного срабатывания
- да
- Глубина установочная (встраив.), мм
- 72
- Номинальная отключающая способность при коротком замыкании согласно EN 61009
- 4,5
- Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1
- 4,5
- Характеристика отключения
- без задержки
- Тип напряжения
- ac (перемен.)
- Номин. ток, А
- 16
- Степень защиты (IP)
- ip20
