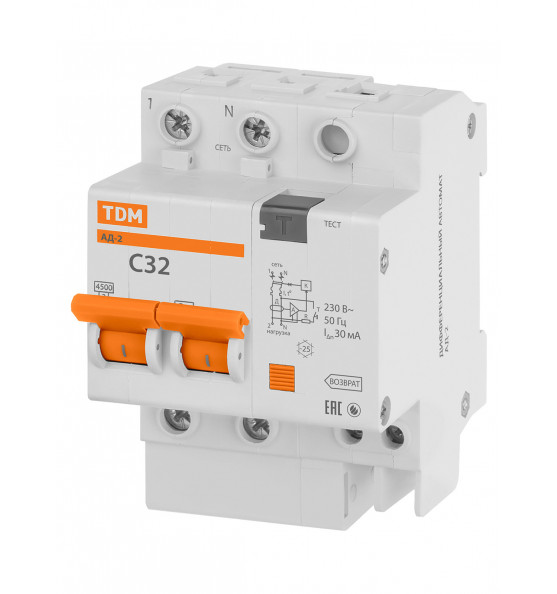

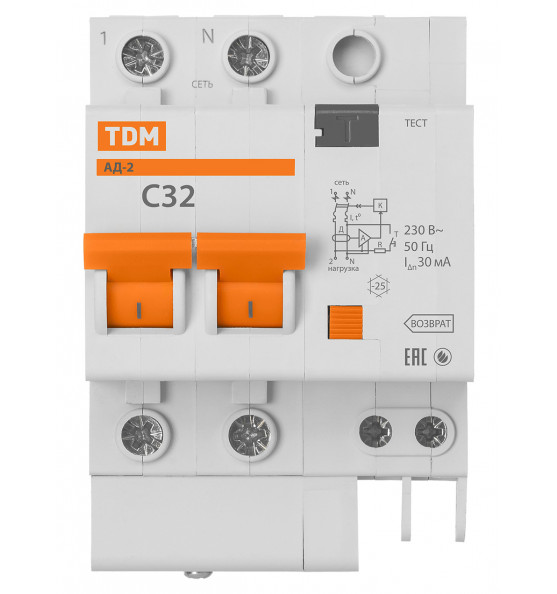

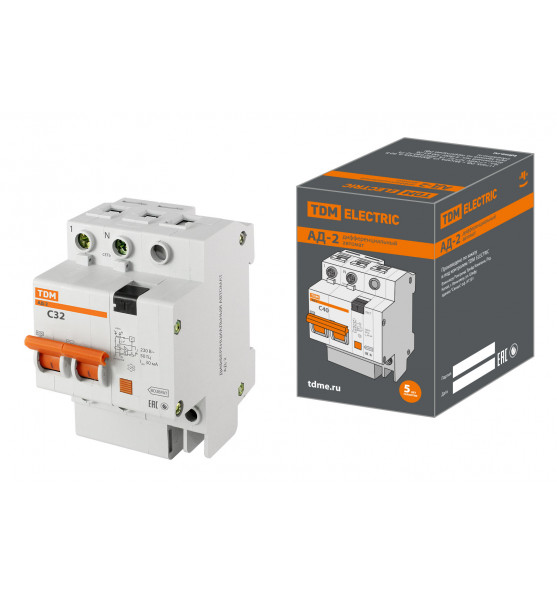

АД-2 2Р С32А 30мА 4,5кА тип АС TDM Дифференциальный автомат
TDM
Назначение
• Для защиты сетей от перегрузок и короткого замыкания и людей от поражения током утечки, ...
Общие характеристики
- Артикул
- SQ0221-0003
- Номин. (расчетное) напряжение, В
- 230
- Частота
- 50 гц
- Характеристика срабатывания (кривая тока)
- c
- Тип тока утечки
- ac (перемен.)
- Степень загрязнения
- 1
- С блокировкой
- нет
О продукте
Назначение
• Для защиты сетей от перегрузок и короткого замыкания и людей от поражения током утечки, а также оборудования и электропроводки от перегрева при нарушении изоляции.
Номинальный ток, А: 32
Номинальный отключающий дифференциальный ток, мА: 30 (Защита жизни человека. Применяется в жилых и общественных зданиях, мобильных зданиях (мастерские, ремонтные), наружных освещениях фасадов, световой рекламе.)
Номинальная наибольшая отключающая способность Icn, А: 4500
Рабочая характеристика при наличии дифференциального тока: AС
Количество полюсов: 2Р (64 мм)
Максимальное сечение провода, присоединяемого к контактным зажимам, мм2:
верхние клеммы – 25;
нижние клеммы – 16
Страна происхождения: Китай
Гарантийный срок эксплуатации (лет): 7
Доп. характеристики
- Номин. (расчетное) напряжение, В
- 230
- Частота
- 50 гц
- Характеристика срабатывания (кривая тока)
- c
- Тип тока утечки
- ac (перемен.)
- Степень загрязнения
- 1
- С блокировкой
- нет
- Рабочая температура окружающей среды, °C
- -25...40
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм²
- 1,5...35
- Подходит для скрытого монтажа (заподлицо)
- да
- Одновременное отключение нейтрали (N)
- да
- Общ. количество полюсов
- 2
- Номин. ток утечки, А
- 0,03
- Номин. отключающая способность по IEC 60947-2, кА
- 4,5
- Источник данных
- tdme.ru
- Модульная ширина (общее количество модулей)
- 4
- Количество защищенных полюсов
- 2
- Класс токоограничения
- 3
- Категория перенапряжения
- 3
- Защита от ложного срабатывания
- да
- Глубина установочная (встраив.), мм
- 75
- Номинальная отключающая способность при коротком замыкании согласно EN 61009
- 4,5
- Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1
- 4,5
- Характеристика отключения
- без задержки
- Тип напряжения
- ac (перемен.)
- Номин. ток, А
- 32
- Степень защиты (IP)
- ip20
