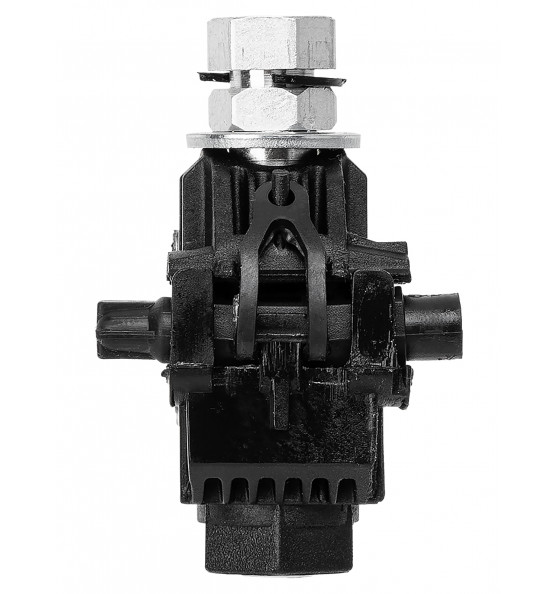

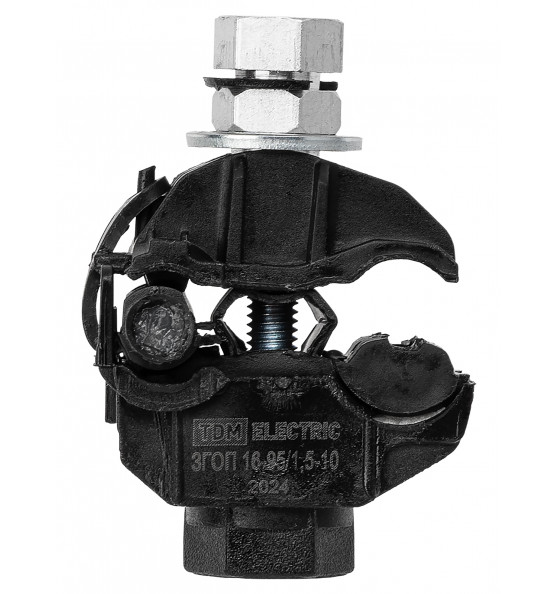

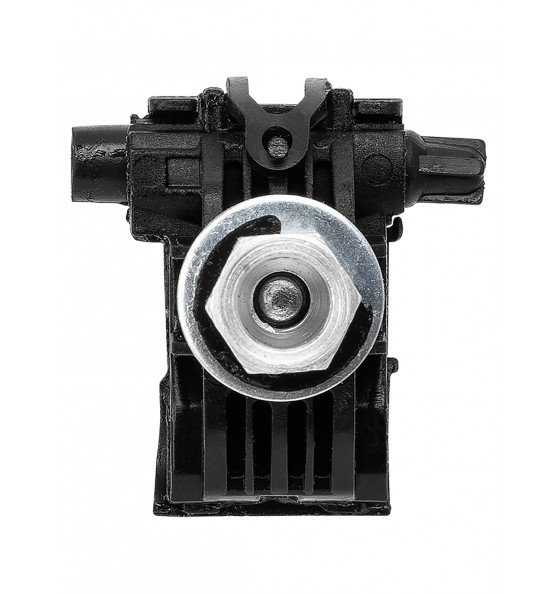

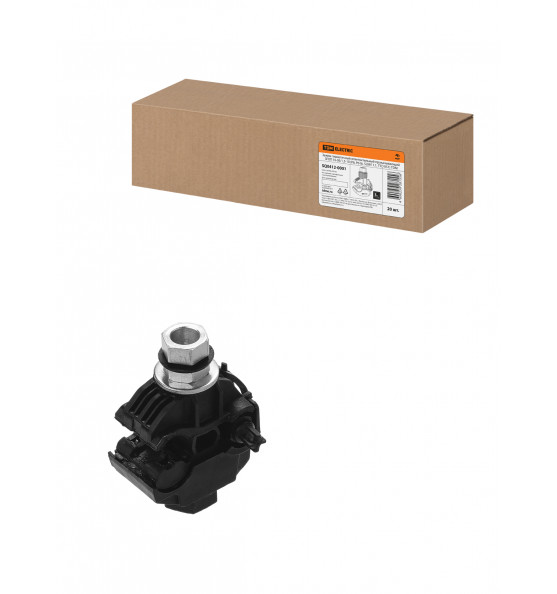

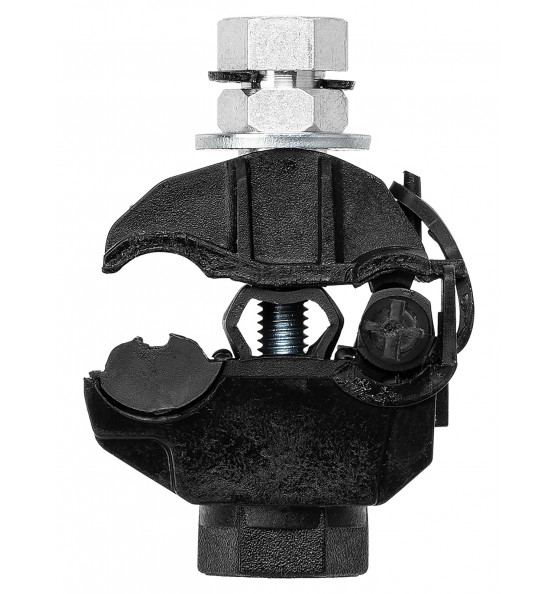

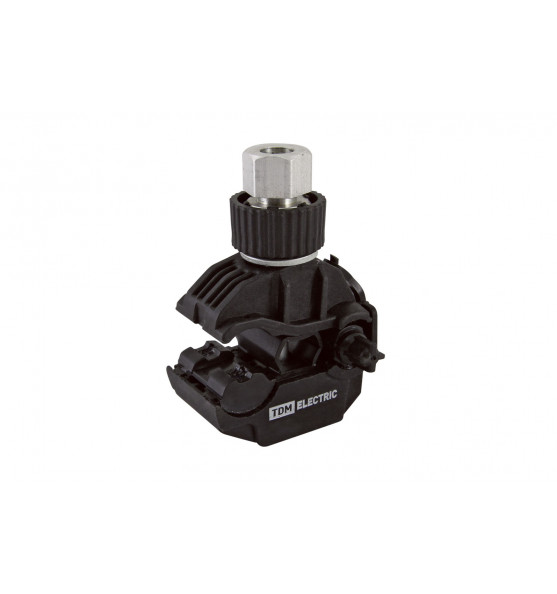

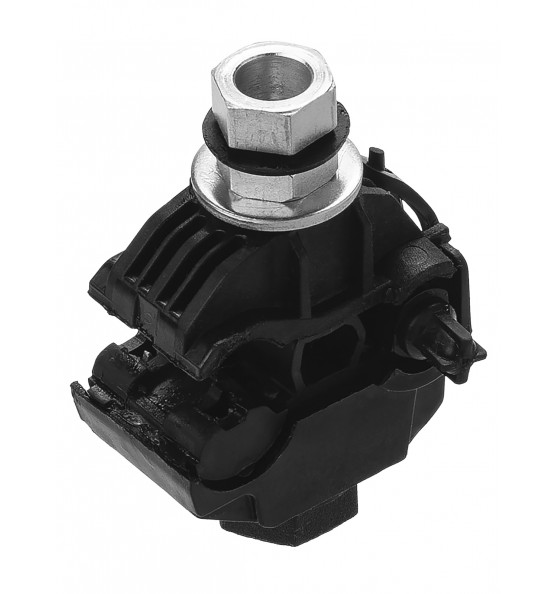

Зажим герметичный ответвительный прокалывающий ЗГОП 16-95/1,5-10 (P6, P616, SLIW11.1, TTD 051) TDM
TDM
Назначение
• Для соединения СИП до 1 кВ, а также для подключения проводов абонентов и освещения.
Кон ...
Общие характеристики
- Артикул
- SQ0412-0001
- Тип канала зажима проводника ответвления
- открыто с одной стороны
- Тип канала зажима проводника магистрали
- открыто с обеих сторон
- Номин. поперечное сечение ответвления, мм²
- 1,5...10
- Номин. поперечное сечение магистрали, мм²
- 16...95
- Материал проводника ответвления
- медь
- Материал проводника магистрали
- медь
О продукте
Назначение
• Для соединения СИП до 1 кВ, а также для подключения проводов абонентов и освещения.
Конструкция
• Болты затягиваются до срыва головок.
• Нет необходимости снимать изоляцию.
При затягивании болтов зубцы контактных пластин прокалывают изоляцию и создают надежный контакт.
Сечение магистрального проводника/сечение ответвления, мм2: 16–95/1,5–10
Болт: М6
Момент затяжки, Н/м: 10
Диапазон рабочих температур: -60 +80 град.
Гарантийный срок эксплуатации (лет): 5
Доп. характеристики
- Тип канала зажима проводника ответвления
- открыто с одной стороны
- Тип канала зажима проводника магистрали
- открыто с обеих сторон
- Номин. поперечное сечение ответвления, мм²
- 1,5...10
- Номин. поперечное сечение магистрали, мм²
- 16...95
- Материал проводника ответвления
- медь
- Материал проводника магистрали
- медь
- Изолированный зажим
- да
- Nominal cross section main conductor, SM (*)
- 16...95
- Защитное покрытие поверхности
- без покрытия (голый)
- Тип изделия/компонента.
- зажим изолированный
- Nominal cross section main conductor, SE (*)
- 16...95
- Nominal cross section branch conductor, SM/RM (*)
- 1,5...10
- Nominal cross section branch conductor, SE/RE (*)
- 1,5...10
- Тип соединения
- винтовое/болтовое соединение с прокалыванием изоляции (ipc)
- Источник данных
- tdme.ru
