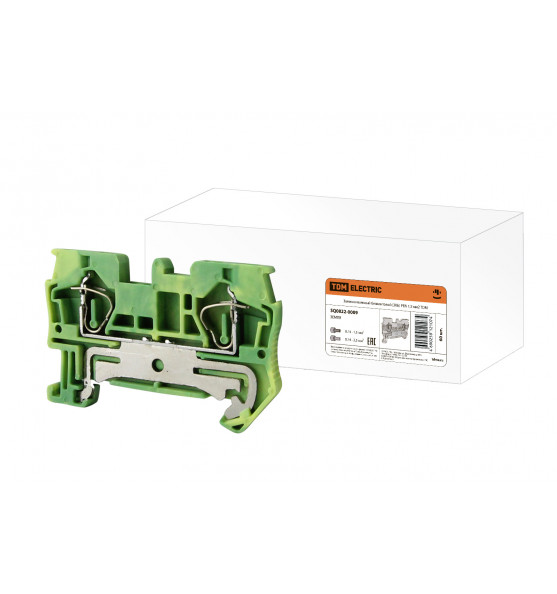

Зажим клеммный безвинтовой (ЗКБ) PEN 1,5 мм2 TDM
TDM
Назначение
• Для безопасного и компактного подключения фазных, нулевых и защитных проводников разли ...
Общие характеристики
- Артикул
- SQ0822-0009
- С защитой от прикосновения
- да
- Тип электрич. соединения 2
- соединение с пружинным зажимом
- Требуется торцевая пластина
- нет
- Ширина/размер ячейки, мм
- 4,2
- Возможно использование с функцией PEN
- да
- Количество зажимов на 1 уровень
- 2
Доп. характеристики
- С защитой от прикосновения
- да
- Тип электрич. соединения 2
- соединение с пружинным зажимом
- Требуется торцевая пластина
- нет
- Ширина/размер ячейки, мм
- 4,2
- Возможно использование с функцией PEN
- да
- Количество зажимов на 1 уровень
- 2
- Количество уровней
- 1
- Направление кодирования
- горизонтальн. и вертикальн.
- Размер модуля, мм
- 5,2
- Тип электрич. соединения 1
- соединение с пружинным зажимом
- С интегрированным тестовым гнездом
- нет
- С пломбировочной крышкой
- нет
- Соединенные внутри уровни (между собой)
- да
- Тип индикатора для индикации дефекта
- нет (без)
- Тип питания для индикации дефекта
- ac/dc (перемен./постоян.)
- Тип разделения
- слайдер
- Тип разъединения кросс-соединения
- нет (без)
- Напряжение питания для индикатора дефекта, В
- 12...12
- Высота (на мин. возможной высоте установки), мм
- 56
- Изолированн.
- да
- Длина, мм
- 32
- Рабочая температура, °C
- -30...40
- Способ монтажа
- din-рейка (с ω-профилем) 35 мм
- Поперечное сечение жилы, мм²
- 4
- Количество полюсов
- 1
- Номин. (расчетное) напряжение, В
- 220
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм²
- 0,14...2,5
- Источник данных
- tdme.ru
- Класс негорючести изоляц. материала согл. UL94
- v0
- Материал изоляции корпуса
- термопласт
- Номин. ток (In), А
- 17,5
- Позиция соединения
- сверху
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм²
- 0,14...1,5
- Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм²
- 0,14...1,5
- Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм²
- 0,14...1,5
- Проверено на взрывобезопасность по версии "Ex e"
- нет
