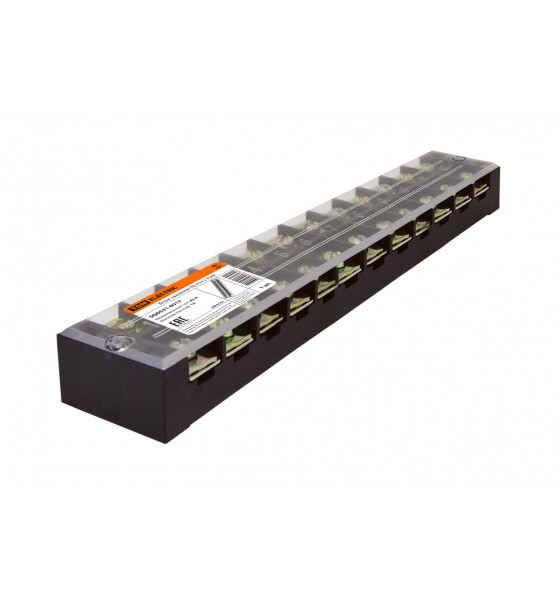

Блок зажимов ТВ-4512 TDM
TDM
Назначение
Для присоединения и ответвления проводников из меди и алюминия в цепях электроустановок п ...
Общие характеристики
- Артикул
- SQ0531-0017
- Материал изоляции корпуса
- термопласт
- Ширина/размер ячейки, мм
- 15
- Требуется торцевая пластина
- нет
- Тип электрич. соединения 2
- винтовое соединение
- Тип электрич. соединения 1
- винтовое соединение
- Расстояние от центра отверстия, мм
- 15
О продукте
Назначение
Для присоединения и ответвления проводников из меди и алюминия в цепях электроустановок переменного тока частотой 50 Гц напряжением до 660 В и постоянного тока напряжением до 440 В.
Корпус – AБC пластик.
Материал планки:
- ТВ-15, ТВ-25: сталь анодированная;
- ТВ-45: латунь.
Винты – анодированная сталь.
Способ крепления – на монтажную панель
Ток, А: 45
Количество клеммных пар: 12
Максимальное сечение проводника, мм: 6
Доп. характеристики
- Материал изоляции корпуса
- термопласт
- Ширина/размер ячейки, мм
- 15
- Требуется торцевая пластина
- нет
- Тип электрич. соединения 2
- винтовое соединение
- Тип электрич. соединения 1
- винтовое соединение
- Расстояние от центра отверстия, мм
- 15
- Проверено на взрывобезопасность по версии "Ex e"
- нет
- Поперечн. сечение подключ. тонкопроволочного провода с наконечником, мм²
- 1...6
- Поперечн. сечение подключ. тонкопроволочного провода без наконечника, мм²
- 1...6
- Поперечн. сечение подключ. многопроволочного (гибкого) провода, мм²
- 1...6
- Позиция соединения
- сбоку (поперечное)
- Номин. ток (In), А
- 45
- Источник данных
- tdme.ru
- Количество зажимов на 1 полюс
- 2
- Класс негорючести изоляц. материала согл. UL94
- v2
- Высота (на мин. возможной высоте установки), мм
- 24
- Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм²
- 1...6
- Номин. (расчетное) напряжение, В
- 660
- Количество полюсов
- 12
- Тип изделия/компонента.
- зажим зви
- Способ монтажа
- непосредственная установка
- Рабочая температура, °C
- -20...100
- Прозрачный
- нет
- Длина, мм
- 222
