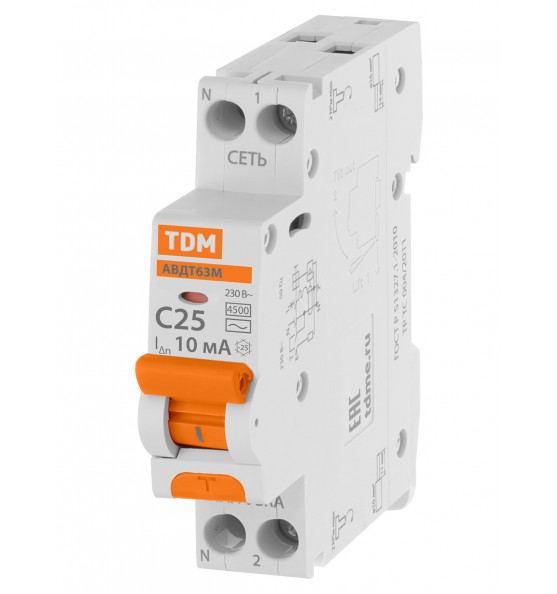

АВДТ 63М 2P(1P+N) C25 10мА 4,5кА тип АС TDM Дифференциальный автомат

АВДТ 63М 2P(1P+N) C25 10мА 4,5кА тип АС TDM Дифференциальный автомат

TDM

Назначение • Проведение тока в нормальном режиме. • Отключение тока при коротких замыканиях или пере ...

Общие характеристики

Артикул: SQ0202-0061
Степень защиты ip: ,
Номин. напряжение питания цепи управления Us AC 60 Гц: ,
Номин. коммутируем. мощность при AC-4, 400 В: ,
Номин. раб. ток Ie при AC-4, 400 В: , , , , ,
Степень защиты (IP): ip20
Номин. ток, А: 25

О продукте

Назначение • Проведение тока в нормальном режиме. • Отключение тока при коротких замыканиях или перегрузке. • Отключение тока при прикосновении человека к токоведущим частям электроустановок или протекании дифференциального тока утечки на землю. Применение • Щиты этажные. Номинальный ток, А: 25 Номинальный отключающий дифференциальный ток, мА: 10 Рабочая характеристика при наличии дифференциального тока: AС Номинальная отключающая способность, кА: 4,5 Характеристики срабатывания электромагнитного расцепителя: С Количество полюсов, Р: 1P+N; Наличие защиты от сверхтоков в полюсах: в фазном полюсе Максимальное сечение провода, присоединяемые к зажимам, мм²: сеть - 16 нагрузка - 10 Момент затяжки винтов контактных зажимов, Н*м: 2 Страна происхождения: Китай Гарантийный срок эксплуатации (лет): 10

Доп. характеристики

Степень защиты ip: ,
Номин. напряжение питания цепи управления Us AC 60 Гц: ,
Номин. коммутируем. мощность при AC-4, 400 В: ,
Номин. раб. ток Ie при AC-4, 400 В: , , , , ,
Степень защиты (IP): ip20
Номин. ток, А: 25
Тип напряжения: ac (перемен.)
Номинальная отключающая способность при коротком замыкании Icn по EN 61009-1: 4,5
Номинальная отключающая способность при коротком замыкании согласно EN 61009: 4,5
Глубина установочная (встраив.), мм: 75
Защита от ложного срабатывания: да
Категория перенапряжения: 3
Класс токоограничения: 3
Количество защищенных полюсов: 1
Модульная ширина (общее количество модулей): 1
Номин. (расчетное) напряжение, В: 230
Номин. отключающая способность по IEC 60947-2, кА: 4,5
Общ. количество полюсов: 2
Одновременное отключение нейтрали (N): да
Подходит для скрытого монтажа (заподлицо): да
Поперечн. сечение подключ. однопроволочного (жесткого) провода, мм²: 1,5...35
Рабочая температура окружающей среды, °C: -25...40
С блокировкой: нет
Степень загрязнения: 1
Тип тока утечки: ac (перемен.)
Характеристика срабатывания (кривая тока): c
Частота: 50 гц
